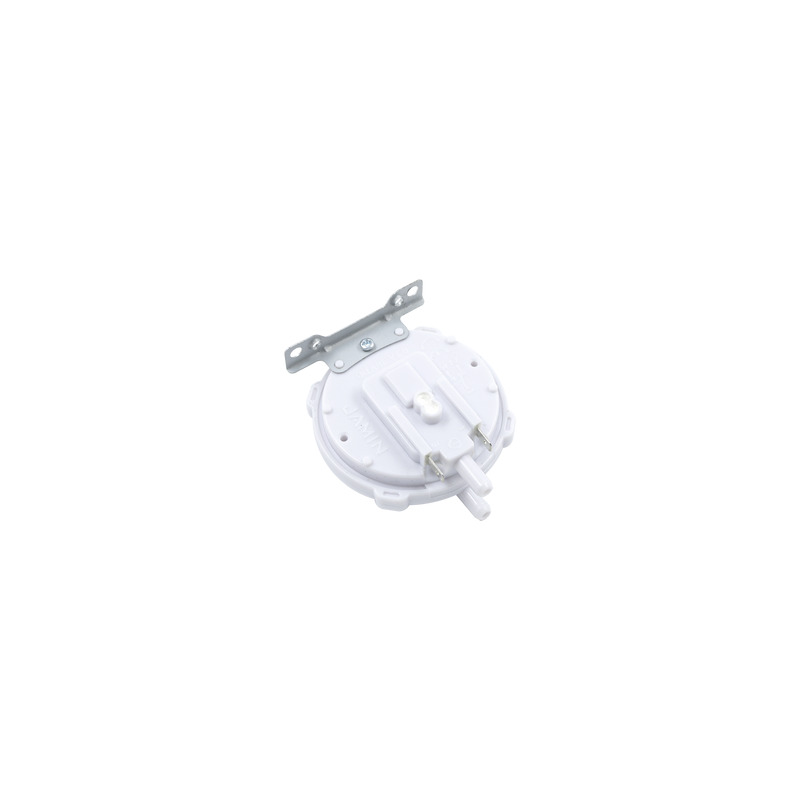

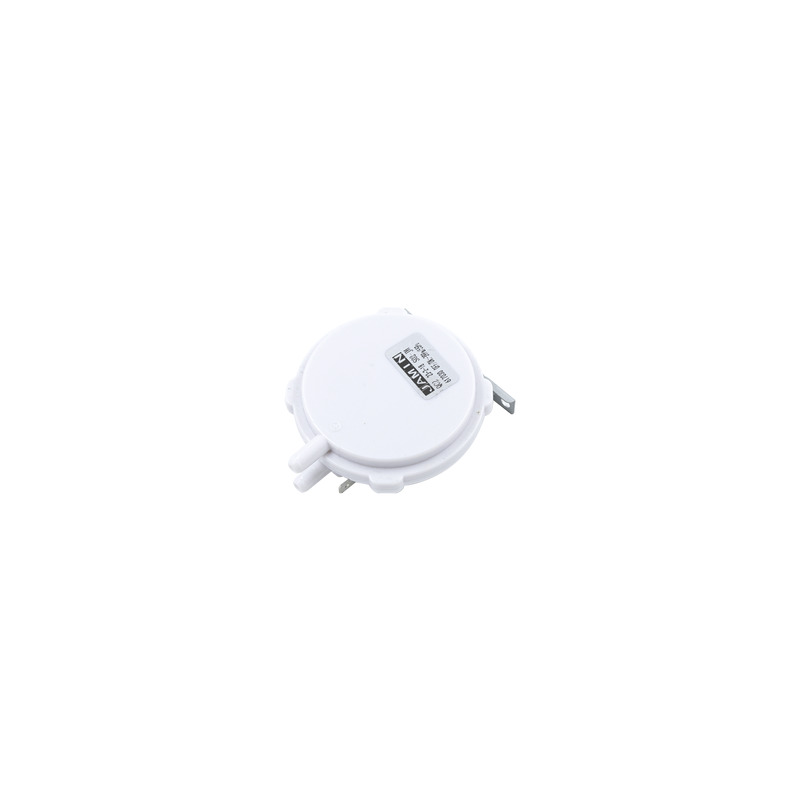

Реле тиску диму (пресостат) Jamin, 10 мбар

Реле тиску диму (пресостат)

• електричні характеристики - 0,1 А, 48 В (постійний струм)
• кріплення - кріпильна планка з отворами Ø 4,5 мм та 3,5 мм (міжцентрова відстань 48 та 34 мм)
• регульований тиск - 10 мбар максимально
• специфікації тиску - 39/55 Па
• підключення - 2 клеми 4,8 мм
• розміри патрубків - Ø 6,5/3,5 мм (зовнішній/внутрішній)

Практично кожен побутовий газовий котел оснащується певною кількістю датчиків, які регулюють, контролюють і
захищають роботу техніки. Дуже важливу роль тут відіграє диференційне реле тиску диму (пресостат), яке
спрацьовує під впливом тяги димового потоку, створюваної системою вентилятора. Являє собою корпус з
встановленою всередині чутливою мембраною і мікроперемикачем, який може бути як з зовнішнім, так і з
внутрішнім монтажем. Мікроперемикач має три контакти для роботи в нормальному та аварійному режимах.

При нормальному режимі роботи газового котла мембрана пресостату знаходиться в робочому стані і ланцюг
замикається через одну з конфігурацій контактів. При порушенні режиму роботи обладнання, коли димовий потік
змінює свої характеристики, мембрана також змінює своє положення. Конфігуріція контактів змінюється - ланцюг
нормального режиму розмикається і здійснюється перемикання на ланцюг аварійного включення, який подає
живлення до системи автоматичного блокування.

Наявність такого датчика в системі газового обладнання забезпечує ефективний контроль температури, стеження за
рівнем тиску диму та контроль за рівнем конденсату. Все це підвищує ефективність роботи системи та її безпеку в цілому.

Причинами виходу з ладу диференційного реле тиску газового котла можуть бути:

- втрата еластичності мембрани
- окислення контактів мікроперемикача
- порушення герметичності з'єднань

При нестабільній роботі реле або при повному виході його з ладу, газове обладнання також буде працювати нестабільно
або взагалі перестане запускатися.
