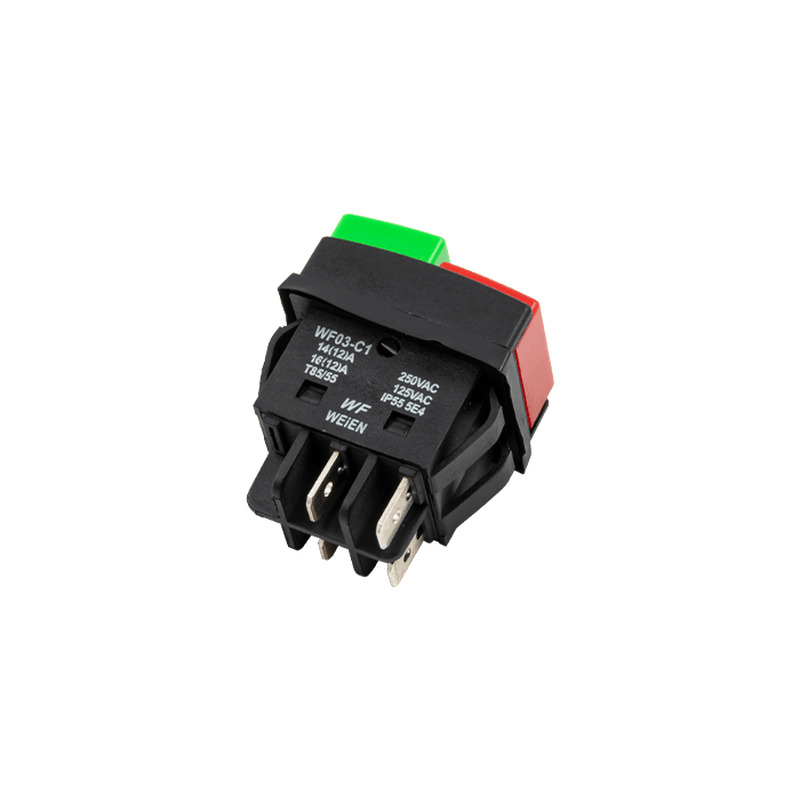

Кнопка мережева подвійна WF03-C1, 4 контакти, 14А (2-позиційна)

Кнопка подвійна мережева WF03-C1

• 2-позиційна
• напруга та струм - ~250 В (14 А), ~125 В (16 А)
• підключення - 4 клеми 6,3 мм
• наявність підсвічування - немає
• наявність пильовика - немає
• розмір посадки - 32х22 мм

Практично будь-який електричний ланцюг сучасного побутового електроприладу чи обладнання
оснащується таким органом управління, як мережева кнопка (тумблер, вимикач, перемикач). Вона служить
для увімкнення-вимкнення пристроїв, перемикання режимів та інших дій у ланцюзі. У положенні "Увімкнено"
контакти кнопки замикаються - живлення подається до споживача, у положенні "Вимкнено" контакти
розмикаються - подача живлення припиняється. Це найпоширеніше двопозиційне виконання кнопки. За
наявності трьох положень здійснюється перемикання режимів - швидкостей, числа обертів тощо.

Конструктивно усі кнопки такого типу схожі. У корпусі зі зносостійкого пластику укладена нескладна схема
з контактною групою, пружиною (або без), важелем, фіксаторами та контактами для підключення кнопки
у ланцюг приладу. Розрізняються за кількістю положень важеля управління - 2 або 3, кількістю контактів для
підключення - від 2 до 6 (залежно від навантаження), ступенем захисту - IP22, IP54, IP55 і т. д., способах
установки та монтажу.

Завдяки простоті та надійності конструкції область застосування таких пристроїв величезна - від дрібних
побутових приладів для великих агрегатів промислового призначення.

Як будь-який електричний пристрій, кнопка-тумблер може вийти з ладу. Причиною може стати:

- окислення або вигоряння контактів
- порушення роботи важеля управління
- механічні чи термічні пошкодження корпусу
- порушення ізоляції

Найчастіше мережева кнопка у разі несправності не підлягає ремонту та потребує повної заміни.
