Датчик температури No Frost для холодильника Ariston C00851087 (з термозапобіжником)

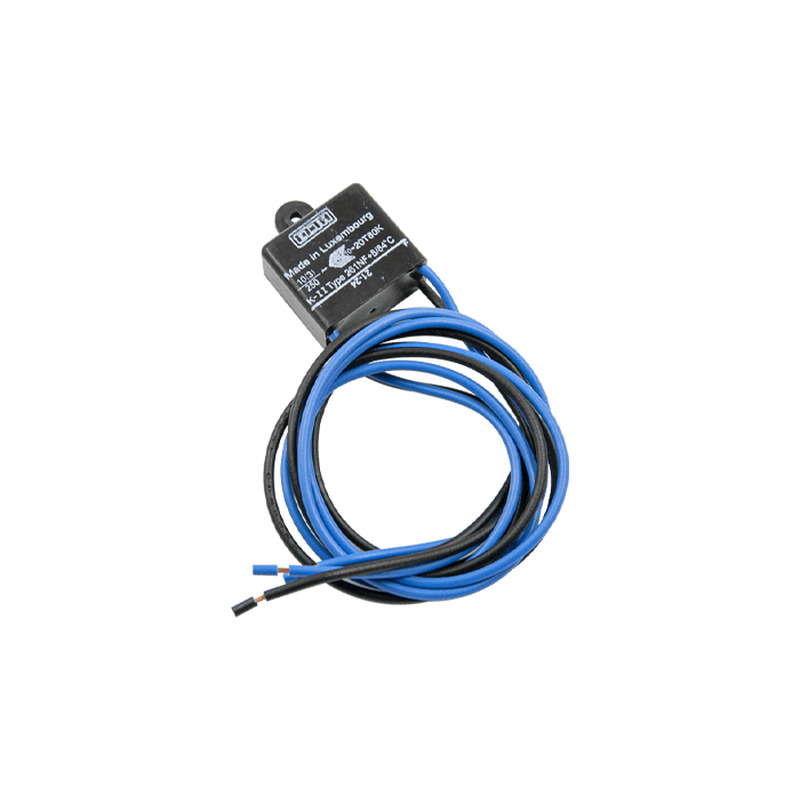

Датчик (теплове реле) No Frost для холодильника Ariston С00851087

• розміри корпусу - 25х28х15 мм
• характеристики, вказані на корпусі - 10-20T80K K-II Type 261N, 10(3)/250
• підключення - 4 дроти
• довжина дроту (±10 мм) - 450 мм

Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є пристрій,
необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове реле із вбудованим
термозапобіжником. Його завданням є контроль процесу відтавання випарника та захист електричного
ланцюга від короткого замикання й перевищення допустимої величини струму.

Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання контактів
ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку вставку, яка розриває
ланцюг за умови перевищення максимально допустимої температури. У більшості випадків всі зазначені
елементи укладені в корпус із полімеру, залитий компаундом.

Також в якості температури датчика використовуються терморезистори, через які з блоку управління проходить
електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий модуль.

При аварійному спрацюванні датчик (теплове реле) Ariston С00851087 не ремонтується та замінюється на
новий.
