Плата керування для кондиціонера QD53M, з пультом

Плата керування універсальна для кондиціонера QD53M (Whicepart)

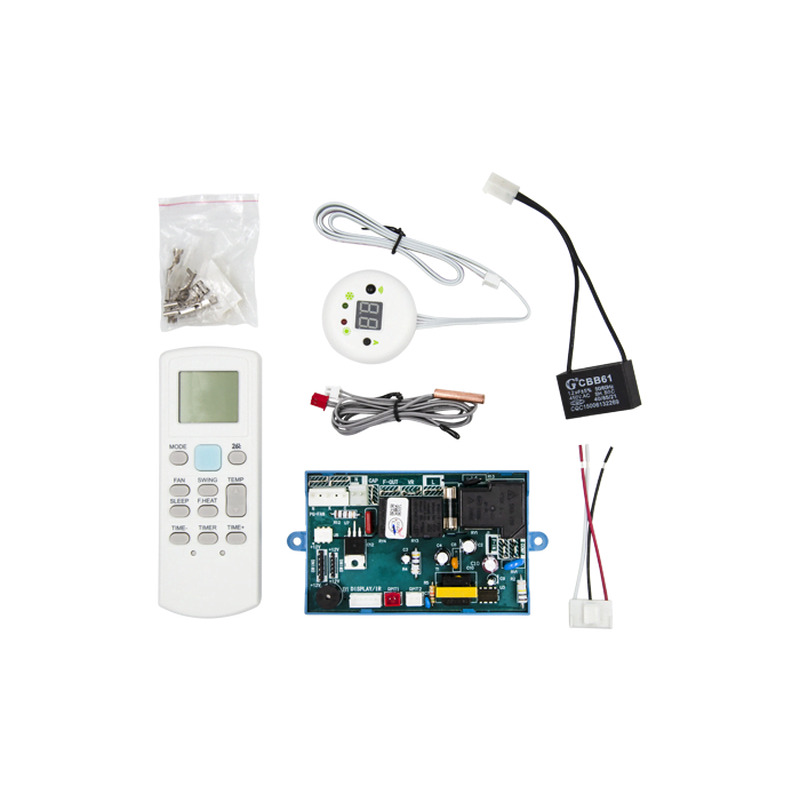

• комплектація - представлена на фотографії
• роз'єми та контакти плати:
N - 2 клеми 6,3 мм
CAP, F-OUT, VR, L, COMP, F-IN - 1 клема 6,3 мм
SWING - 6+6 штирьових контактів
DISPLAY/IR - роз'єм із 5 штирьовими контактами
RMT1, RMT2 - роз'єм із 2 штирьовими контактами
Starting capacitor - 2 контакти штирьових
N K C - 3 штирьових контакти
• запобіжник у платі - F3A250V
• реле у платі - SHA-T90 12VDC-S-A QD NO:30A 240VAC 250VAC
• трансформатор у платі - QD-BYQ017
• датчики температури - 2 шт. (для зовнішнього та внутрішнього блоків), довжина проводів 495 мм
• приймач для пульта дистанційного керування - зі штекером на 5 контактів, довжина проводу 590 мм
• пульт - живлення 2 елементи AAA
• комплект клем типу "мама" з ізоляторами - під 6,3 мм
• конденсатор - CBB61 1,2 µF ±5% 50/60 Hz 450 V.AC 40/85/21
• провід двигуна вентилятора - 3 проводи під пайку
• кріплення - 2 отвори Ø 4 мм (міжцентрова відстань 120 мм)

Плата керування кондиціонером - це електронний модуль, який забезпечує керування та контроль роботи
кондиціонером. Вона є центральним елементом системи керування та здійснює координацію різних
компонентів кондиціонера, таких як компресор, вентилятори, клапани, датчики та інші пристрої.

Керівна плата зазвичай оснащена мікропроцесором або мікроконтролером, який обробляє інформацію від
датчиків та приймає рішення про роботу системи відповідно до заданих параметрів. Вона також забезпечує
комунікацію з користувачем через пульт керування або інтерфейс передньої панелі кондиціонера.

Загалом, плата управління кондиціонером відіграє важливу роль у забезпеченні ефективної та комфортної
роботи системи кондиціювання повітря.
