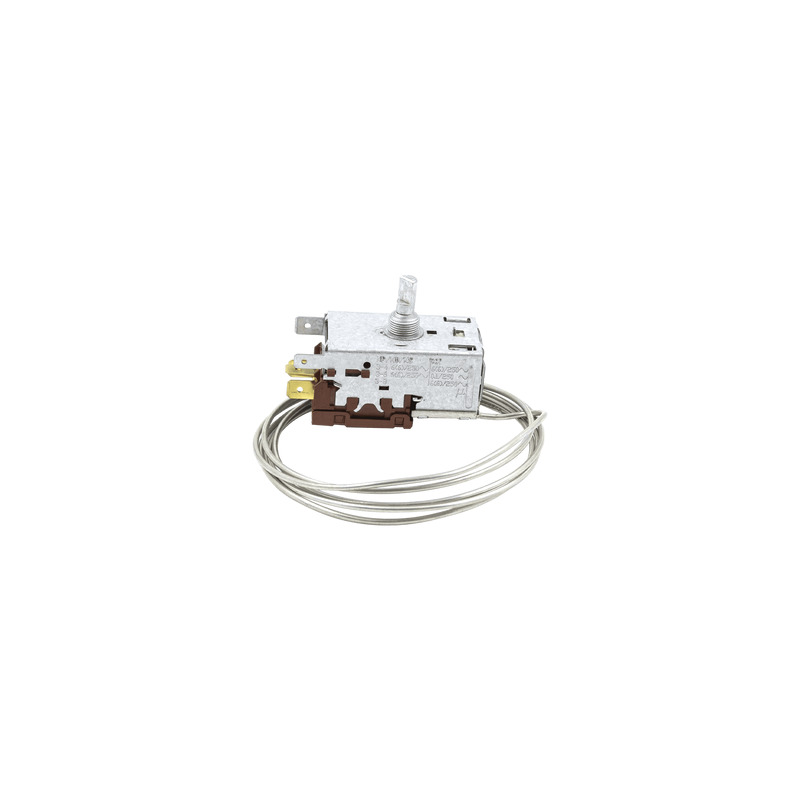

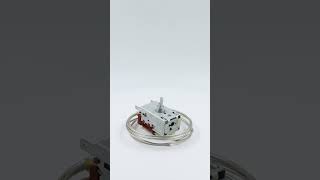

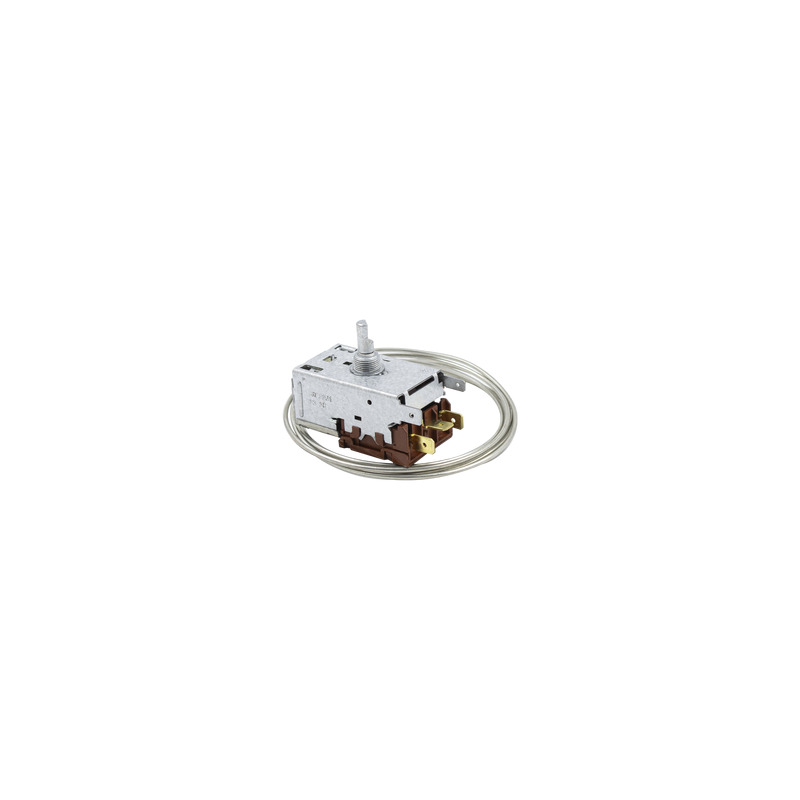

Термостат для холодильника KDF 22J1, 1300 мм (min -10...+4°C; max -22.5...+4°C)

Термостат для холодильника KDF 22J1

• терморегулятор, термостат для холодильного обладнання
• діапазон регулювання температури - (±5 %) - -10...-22,5°С (вимкнення згідно з положенням ручки)
• температура ввімкнення - +4°С
• підключення - 3 клеми 6,3 мм + 1 клема 6,3 мм (заземлення) + 1 клема 4,8 мм (заземлення)
• довжина капіляра - 1300 мм
• габарити корпусу - 27х28х54 мм

Одним із важливих елементів конструкції холодильного обладнання є термостат (терморегулятор), що виконує
функцію термічного реле. Він здійснює контроль за температурними режимами, вмикаючи та вимикаючи
компресорне обладнання залежно від зміни температури у холодильній або морозильній камері.

Принцип дії такого пристрою ґрунтується на підвищенні або зниженні тиску газу (фреону) при зміні його
температури. Конструкція приладу складається із корпусу, в якому знаходиться заповнений газом сильфон,
пружина, контактна група, вал-регулятор та пластина. До корпусу за допомогою капілярної трубки
приєднується термобалон. Термобалон кріпиться до поверхні випарника. Коли температура у випарнику
знижується, тиск у сильфоні падає і він перестає тиснути на пластину. Контакти розмикаються, перериваючи
роботу компресора. І навпаки. При підвищенні температури у випарнику тиск у сильфоні збільшується і тисне
на пластину. Контакти замикаються, компресор відновлює роботу.

Регулювання температури здійснюється за допомогою ручки регулятора. Ручка обертається і таким чином
стискає/розтискає спеціальну пружину. Та своєю чергою регулює тиск газу всередині сильфона. Чим менше
стиснення пружини, тим менший тиск необхідний для здійснення замикання контактів і навпаки.

Термостат (терморегулятор) - це незамінний пристрій у конструкції холодильного обладнання, оскільки без
нього неможливо було б витримувати відповідні режими зберігання продуктів. Такий досить простий і надійний
пристрій може безперебійно працювати багато років. Але і він може вийти з ладу через низку причин. Серед них:

- порушення цілісності корпусу сильфона, що знижує необхідний тиск
- вигорання або окислення контактів
- поганий контакт термобалона з випарником

У більшості випадків виходу з ладу терморегулятора холодильника потрібна повна його заміна на новий через
погану ремонтопридатність.
