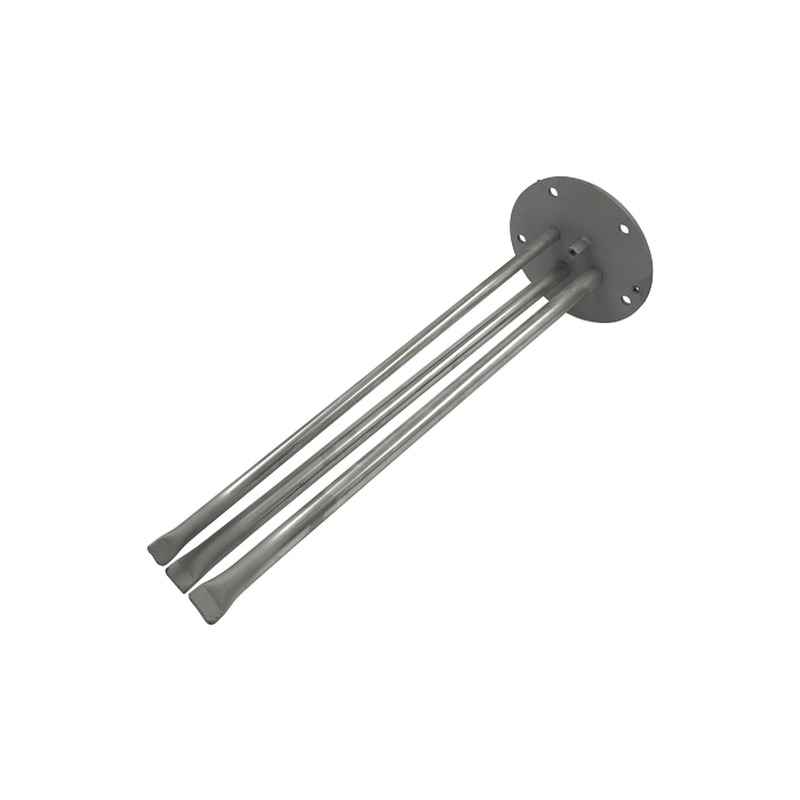

Фланець для бойлера під сухий тен Novatec, D140 мм, L405 мм (суцільна нержавійка)

Фланець під «сухі» тени для бойлера Novatec

УВАГА!

Марка сталі, яка була використана для виготовлення основи фланця - технічна нержавіюча сталь 08Х13
(аналог AISI 409). Присутні невеликі сліди корозії. Це зумовлено методом обробки, яка здійснюється
лазерною різкою. Через надвисокі температури в місцях проходу лазерного променя може руйнуватись
оксидна плівка або частково вигоряти легувальні елементи. Але тільки в цих місцях. Тобто краї основи
фланця мають змінені властивості матеріалу товщиною в долі міліметра (корозія внаслідок вигоряння
хрому) і на основній частині матеріалу це не позначається, як і на використанні самого фланцю. Це є
специфікою обробки даної марки сталі та й багатьох інших нержавіючих марок.

• довжина загальна (±5 мм) - 425 мм
• довжина по гільзах (±5 мм) - 405 мм, 405 мм, 405 мм (3 гільзи)
• діаметр фланця (±1 мм) - 140 мм
• діаметр гільзи під тен (х2) - 13 мм (внутрішній)
• діаметр гільзи під термодатчик - 9 мм (внутрішній)
• кріплення фланця - 5 отворів Ø 9 мм (радіус до центру отвору 57,5 мм)
• кріплення анода - отвір із різьбою М6
• матеріал - трубки з нержавіючої сталі, основа з нержавіючої сталі (піскоструменева обробка)

Фланець бойлера - це конструктивний елемент водонагрівача, який служить майданчиком для установки
тенів, анодів, термостатів та термореле. Фланець забезпечує надійність та герметичність з'єднання з
корпусом бойлера, тим самим дозволяючи електричним елементам працювати без зіткнення з водою. Також
не дозволяє воді витікати із бака водонагрівача назовні. Являє собою металеву пластину (найчастіше круглої
форми) з технологічними отворами. На пластині є всі необхідні кріплення інших компонентів бойлера.

Причин виходу з ладу фланця бойлера не так багато. Серед них:

- корозія та руйнування структури пластини при довгостроковій експлуатації
- неправильний монтаж
- встановлення фланця, що не відповідає водонагрівачу

За перших ознак порушення герметичності фланцевого з'єднання рекомендується припинити використання
техніки до заміни на новий виріб.
