Кришка двигуна (щит нижній) для свердловинного насоса БЦПЕ Водолій

Кришка двигуна (щит нижній) для свердловинного насоса БЦПЕ Водолій

• діаметр зовнішній - 91 мм
• діаметр посадки ущільнювальних кілець - 86 мм
• діаметр посадки стопорного кільця - 89 мм
• висота загальна - 41 мм
• діаметр посадки мембрани - 68 мм
• діаметр посадки підшипника - 40 мм
• діаметр центрального отвору виходу валу - 10 мм
• кріплення дна до кришки-щита - 4 отвори з різьбою M5

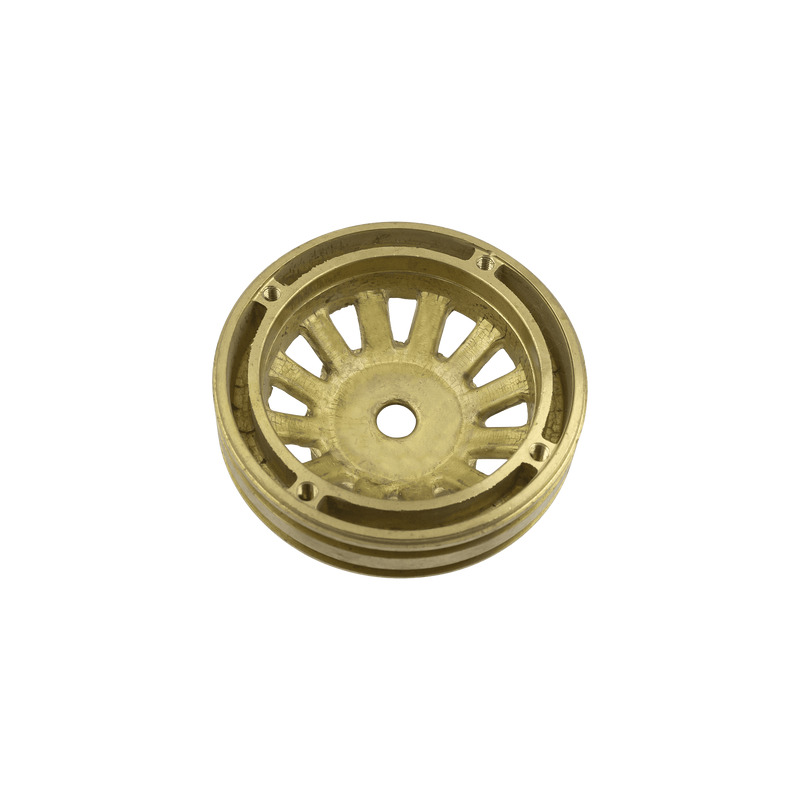

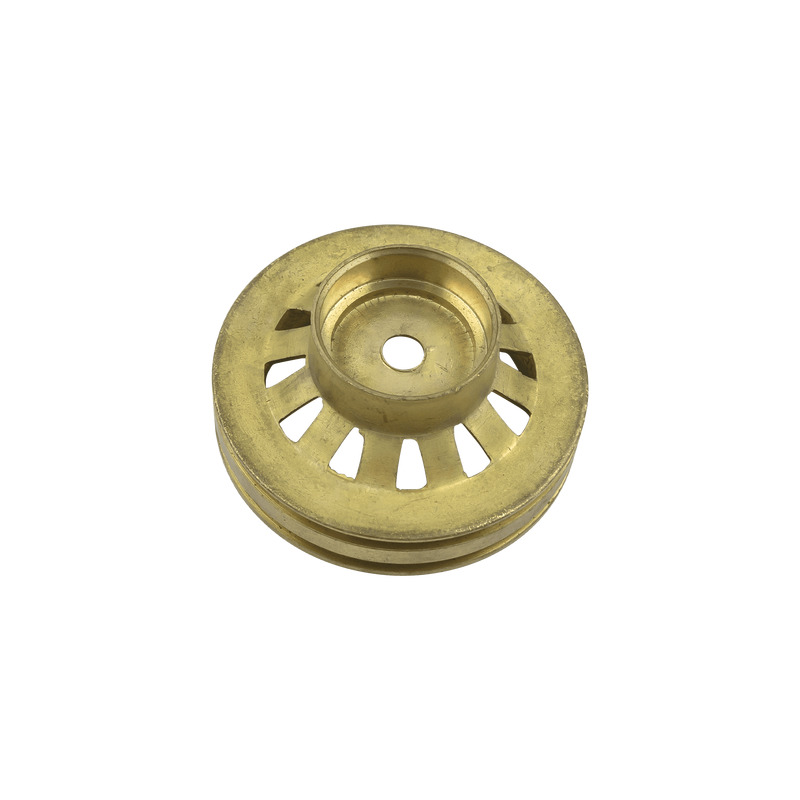

Латунний підшипниково-мембранний щит (нижня кришка) електричного вузла свердловинного
насоса Водолій - це нижня частина двигунового відсіку, яка виконує захисну функцію,
а також слугує місцем установки роторного підшипника та компенсаційної гумової діафрагми
(мембрани). Для герметичного монтажу має пази по колу для ущільнювальних кілець і
стопорного кільця. Виготовляється з різних сплавів металів, стійких до корозії та агресивних
середовищ.
