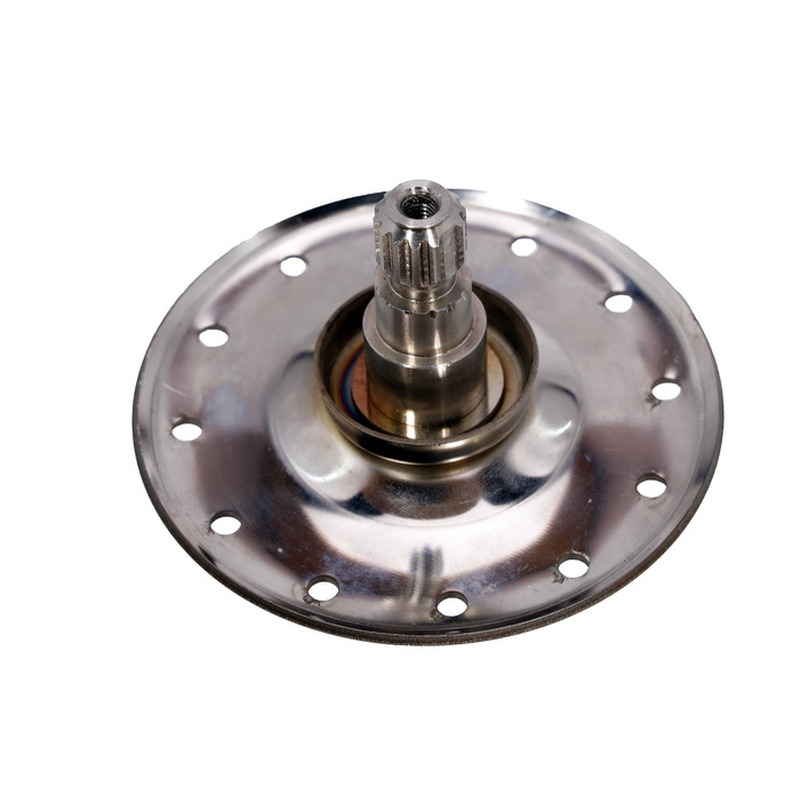

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0112, шліц (ведучий)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0112)

• ведучий
• для пральних машин із вертикальним завантаженням

• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 2,3 мм
• діаметри вала - 28-21,9-17-15,8 мм (від основи до закінчення вала)
• висота вала від основи - 47 мм
• висота фланця загальна (±1 мм) - 57,3 мм
• отвір у валу - з різьбою М6, глибина 26,7 мм
• кріплення шківа до фланця - шліцеве з'єднання (13 шліців)
• кріплення фланця до барабана - 12 отворів Ø 5 мм (міжцентрова відстань 87,7 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
