Датчик температури No Frost для холодильника Атлант AT-096, 908092003500

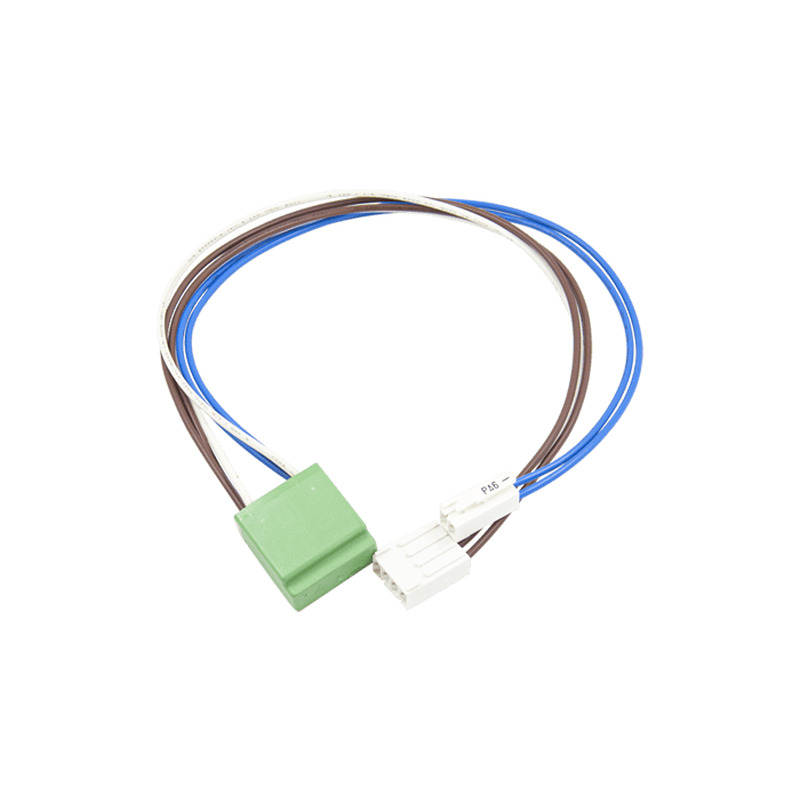

Датчик (теплове реле) No Frost для холодильника 908092003500

• розміри корпусу - 34х36х17 мм
• характеристики та параметри - розмикання контактів датчиків реле +8 ° С, термозапобіжник 66 ° С, 250В
• підключення - 1 роз'єм (4 контакти) + 1 роз'єм (2 контакти)
• довжина дроту - 410 мм

Одним із важливих елементів конструкції холодильного обладнання із системою No Frost є
пристрій, необхідний для управління таймером відтайки і розморожуванням випарника. Це теплове
реле із вбудованим термозапобіжником. Його завданням є контроль процесу відтавання випарника
та захист електричного ланцюга від короткого замикання й перевищення допустимої величини струму.

Принцип дії заснований на роботі біметалічної пластини, яка здійснює замикання та розмикання
контактів ланцюга за певних умов. Вбудований термозапобіжник представляє собою плавку
вставку, яка розриває ланцюг за умови перевищення максимально допустимої температури. У більшості
випадків всі зазначені елементи укладені в корпус із полімеру, залитий компаундом.

Також в якості температури датчика використовуються терморезистори, через які з блоку управління проходить
електричний сигнал. При зміні температури опір датчика змінюється, на що реагує керуючий модуль.

При аварійному спрацюванні датчик (теплове реле) 03112019 не ремонтується та
замінюється на новий.
