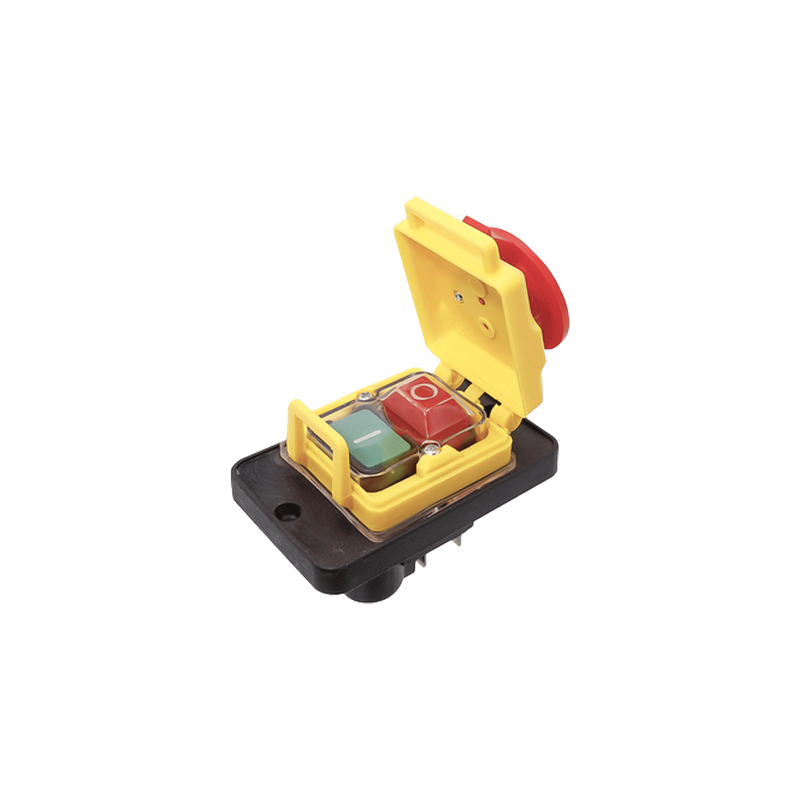

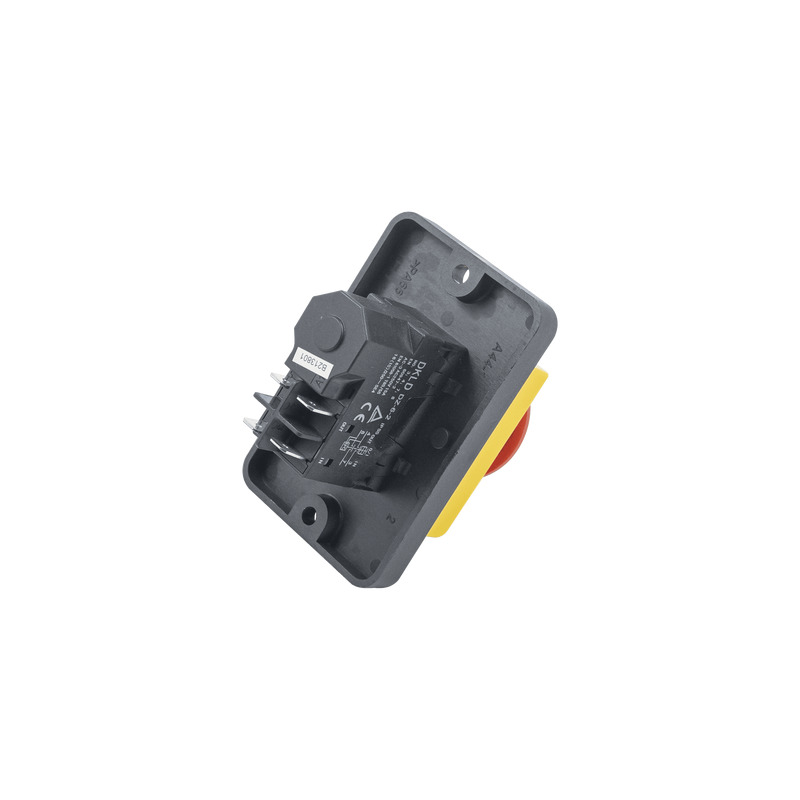

Кнопка для бетономішалки DZ-6-2, з кришкою 4 контакта

Кнопка для бетономішалки DZ-6-2, з кришкою (4 контакта)

• струм і напруга - 16(15) А, ~250 В
• клас захисту від пилу та вологи - IP55
• підключення - 4 клеми 6,3 мм
• розміри рамки/пластини (±2 мм) - 88х56 мм
• посадка кнопки (±1 мм) - 46х22х41 мм
• фіксація положення - немає
• кріплення - 2 отвори Ø 5 мм (міжцентрова відстань 76 мм)

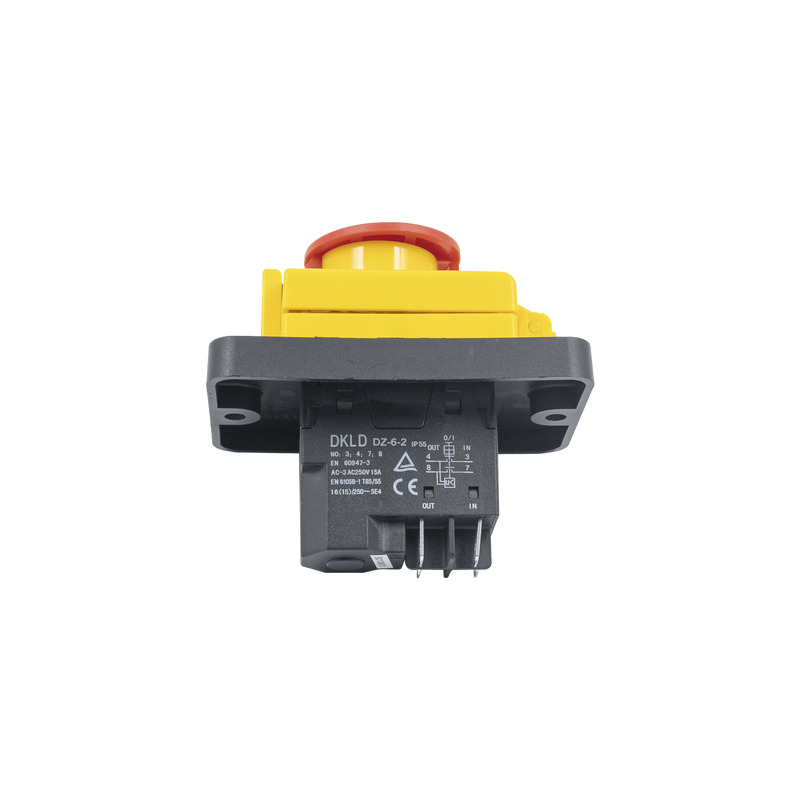

• інформація, зазначена на корпусі - DKLD DZ-6-2 IP55 AC-3 AC250V 15A 16(15)/250 5E4

У бетонозмішувачах можуть використовуватися різні типи кнопок для управління та контролю роботи обладнання.
Найбільш поширені механічні основні кнопки включення/вимкнення, кнопки вибору швидкості та напрямку обертання,
пости аварійної зупинки обладнання, електромагнітні перемикачі тощо.

Найбільш вживаним типом кнопки є електромагнітний перемикач. Такий перемикач (кнопка для бетонозмішувача,
верстата, кнопка-пускач) призначений для використання в конструкціях, де потрібна додаткова безпека та відсутність
випадкового запуску обладнання. Це поєднаний в одному корпусі електромагнітний пускач і кнопковий пост, в якому
при відключенні живлення (навіть при короткочасному) електричний ланцюг розривається та відновлюється лише за
допомогою ручного запуску.

Принцип роботи полягає в наступному. У корпусі знаходиться магнітна котушка з нормально розімкненими контактами
та магнітопроводом, верхня частина якого піднята за допомогою пружин. При натисканні на кнопку пуску здійснюється
подача живлення на пускач, у результаті чого струм створює електромагнітне поле. Рухома частина магнітопроводу
притягується і контакти замикаються. Подається живлення на навантаження. При відключенні живлення електромагнітне
поле котушки зникає та рухома частина магнітопроводу повертається у вихідне положення. Контакти розмикаються. Таким
чином, живлення на навантаження не подається до чергового ручного запуску.

Справність кнопкового елемента керування - дуже важливий аспект працездатності електроустаткування. При виході з ладу
кнопкового елемента рекомендується припинити використання техніки до повного усунення поломки або заміни на новий.
