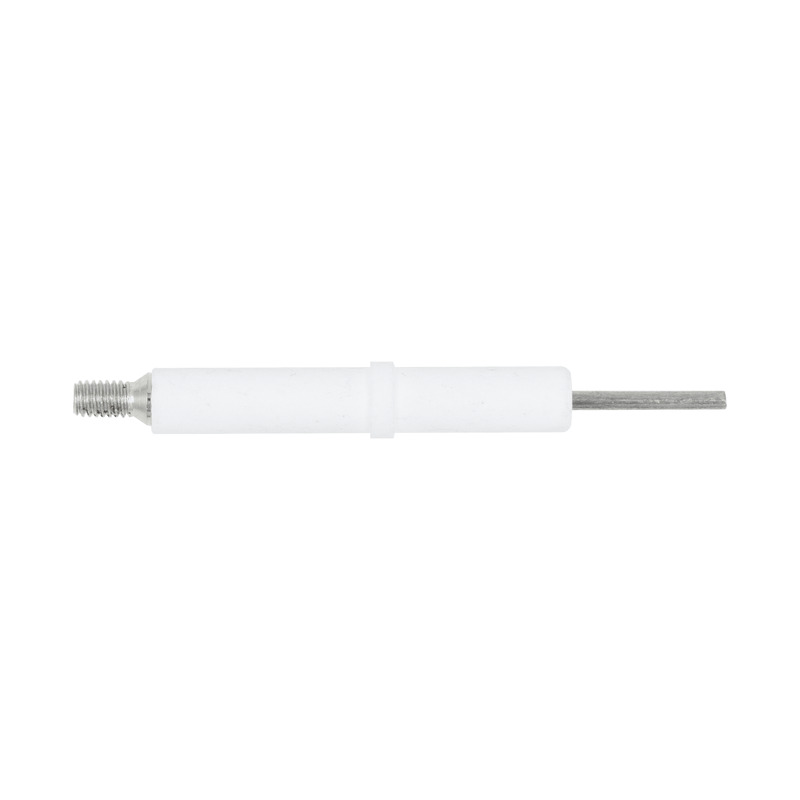

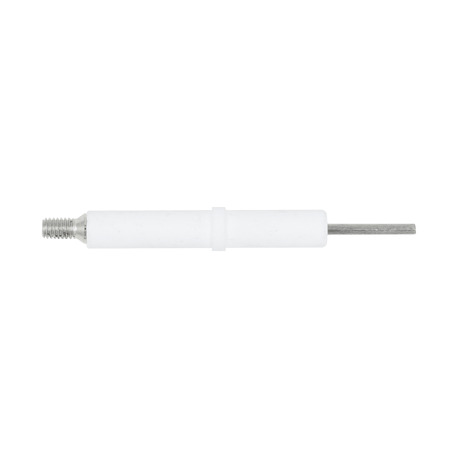

Свічка розпалу (електрод) для котла Галант МК 1443.04.00.200 L=16+43 мм з зовнішньою різьбою

Свічка розпалу (електрод) для котла Галант МК 1443.04.00.200

• загальна висота (±1 мм) - 68 мм

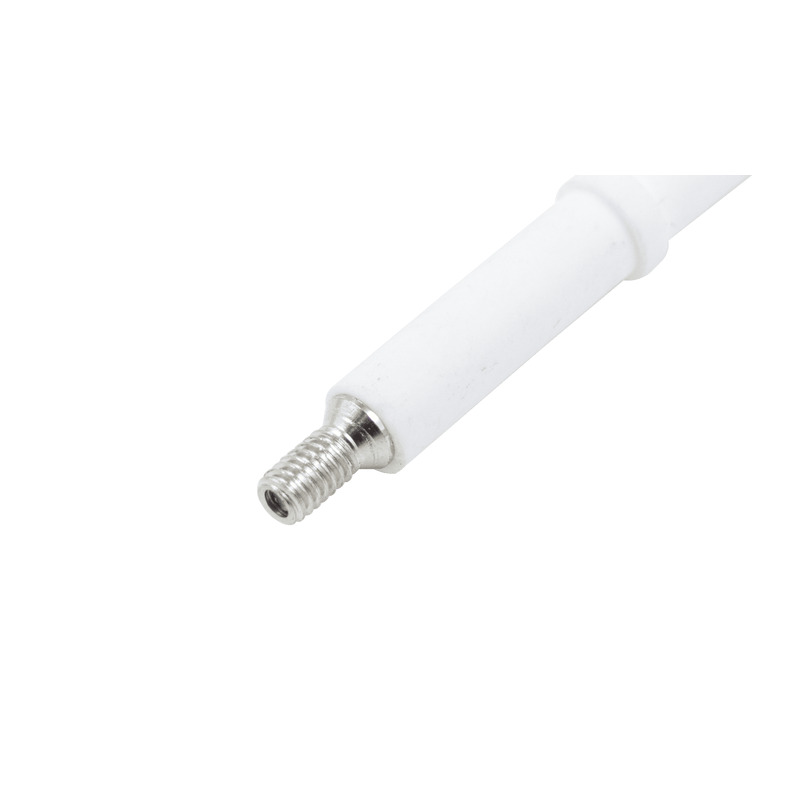

• підключення (±0,5 мм) - різьбовий контакт М4, довжина 8 мм
• діаметр сердечника (±0,5 мм) - 2 мм
• довжина видимої частини осердя (±1 мм) - 16 мм
• довжина керамічного ізолятора (±1 мм) - 43 мм
• діаметр керамічного ізолятора (±1 мм) - 6,8 мм
• розмір стопора керамічного ізолятора (±0,5 мм) - Ø 8 мм, товщина 2,5 мм
• довжина ізолятора від стопора до початку сердечника (±0,5 мм) - 18,5 мм

Іскровий електрод - це хромалевий серцевик, укладений в жаропрочну керамічну втулку з контактом для
підключення до блоку розпалювання. Його завданням є подача іскри в запальний пальник для здійснення
запалювання газоповітряної суміші. Також може бути пристроєм контролю полум'я (на основі властивостей
іонізації), що забезпечує миттєву швидкість спрацьовування при гасінні полум'я.

Принцип роботи досить простий. Процес запалювання газу в обладнанні протікає наступним чином: На
першому етапі в запальний пальник надходить газоповітряна суміш і вмикається іскрове запалювання.
Здійснюється підпалювання з утворенням полум'я. Якщо займання стійке, то відбувається процес іонізації
за допомогою іскрового електрода, полум'я і корпусу запальника. З'являється електричний ланцюг з малою
величиною постійного струму і блок контролю електродом дає сигнал керуючому пристрою відкрити клапан
для подачі газу в основний пальник і його підпалу. Після цього електродом формується стабільний керуючий
сигнал від процесу іонізації. Оскільки система газового обладнання налаштована на певний рівень іонізації,
зниження її інтенсивності знижує струм, і система припиняє подачу газу. В електронному блоці управління
передбачено автоматичне відновлення процесу - вищевказаний цикл повторюється до тих пір, поки процес
горіння не стане стійким.

Електрод такого типу є міцним і надійним виробом і збій в його роботі може статися лише з невеликої кількості
причин. Це:

- нагар або забруднення на стрижні;
- порушення цілісності керамічного ізолятора;
- поганий контакт

У більшості випадків електрод можна відновити, але якщо лопнула керамічна оболонка, такий електрод
змінюється на новий.
