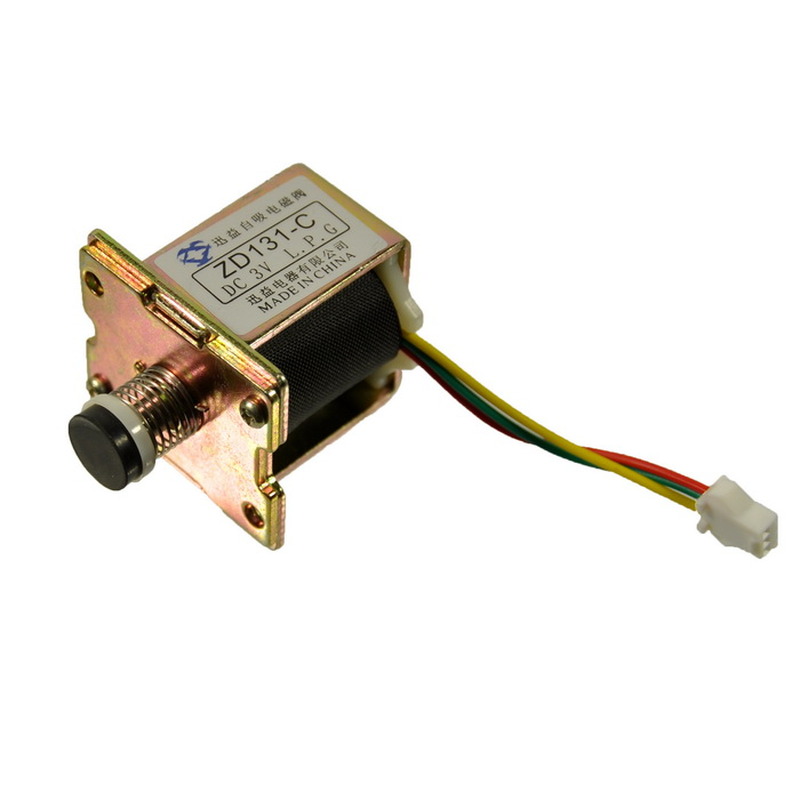

Електромагнітний клапан для газової колонки ZD131-C (B)
Електромагнітний клапан для газової колонки ZD131-C (B)

Артикул: 38.0701

Електромагнітний клапан для газової колонки ZD131-C (B)

В наявності 1 од.

Виробник: Whicepart

303 грн

Характеристики


Стан
Новий


Сумісність
Універсальний


Призначення
Для бойлерів і водонагрівачів


Тип
Клапан


Номінальна напруга
3 В


Підключення
Штекер - 3 контакти


Довжина проводу
45 мм


Габариты (ВхШхГ)
43х46х42 мм


Висота з нестиснутою пружиною
58 мм


Висота зі стиснутою пружиною
55 мм


Діаметр запірного механізму
14 мм


Кріплення клапану
Отвори Ø 4,8 мм - 2 шт., міжосева відстань 46 мм


Кількість одиниць, шт
1 шт.


Країна-виробник товару
Китай


Особливості
Для газоводяного блоку газової колонки типу Нева, Рода, Грета тощо.
Опис
Електромагнітний клапан ZD131-C (B) газоводяного блоку для газової колонки

Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює
подачу газу як в нормальному, так і в аварійному режимі. Застосовується у різних
конструктивних виконаннях блоків автоматики газових котлів, колонок, конвекторів та ін.

Робота клапана заснована на принципі автоматичного спрацьовування в аварійних ситуаціях.
При включенні котла здійснюється запалювання пілотного пальника. Рукоятка керування
натискається до упору разом з кнопкою п'єзорозпалу і клапан примусово відкривається,
здійснюючи подачу газу до запальника. Полум'я запальника нагріває наконечник термопари,
яка під'єднана до електромагнітного клапану і утворюється термоелектричний ефект -
термо-ЕДС. Величини такої ЕДС достатньо для утримання клапана у відкритому положенні.
В аварійних ситуаціях при раптовому відключенні газу або загасанні полум'я запального або
основного пальника нагрів термопари припиняється, ЕДС знижується і клапан перекриває
подачу газу. Також до такого клапана підключається датчик тяги, який включений в ланцюг
термопари. При зміні умов у топковій камері спрацьовує реле датчика тяги, ланцюг термопари
розривається і клапан також закриває подачу газу.

Електромагнітний клапан газової автоматики є важливим елементом конструкції, який
забезпечуює належну безпеку, надійність і стабільність роботи газового обладнання.

Основними причинами несправності газового клапана можна назвати:

- вихід з ладу плунжера або пружини;
- порушення контакту з ланцюгом термопари;
- обрив живлення на котушку;
- природний знос деталей клапана

Будучи в більшості випадків неремонтопридатною деталлю замінюється на новий.
Сумісні моделі (17)
  • Amina димохідна
  • Amina 10л
  • Grandini А1-10 л
  • Grandini А1-12 л
  • Greta димохідна
  • Greta 10л
  • Selena димохідна E1
  • Selena димохідна E2
  • Selena димохідна E3
  • Selena димохідна E4
  • Selena димохідна E5
  • Selena турбована SE1
  • Selena турбована SE3
  • Roda (Рода)
  • Нева 4510
  • Нева 4511
  • Нева 4513
