Фланець (опора барабана) для пральної машини Whirlpool 480110100802, COD.085 (комплект)

Артикул: 01.COD.085

Фланець (опора барабана) для пральної машини Whirlpool 480110100802, COD.085 (комплект)

Name: Фланець (опора барабана) для пральної машини Whirlpool 480110100802, COD.085 (комплект)
Brand: EBI
Price: 502 UAH
Availability: InStock

В наявності 8 од.

Виробник: EBI

Ціна при замовленні:

Від 3 шт - 452 грн

Кількість одиниць:

Ціна: 502 грн

Характеристики

Стан
Новий

Сумісність
Whirlpool та інші

Призначення
Для пральної машини

Тип
Опора барабана

Фланець 1 (лиски)

Діаметр основи (±1 мм)
117 мм

Товщина листа основи
2 мм

Діаметри вала
22-17-16,5х13 мм (від основи до закінчення вала)

Висота вала від основи
39,7 мм

Висота фланця загальна (±1 мм)
46 мм

Отвір у валу
З різьбою М6, глибина 19,3 мм

Кріплення шківа до фланця
16,5х13 мм (2 лиски)

Кріплення фланця до барабана
5 отворів Ø 5,1 мм

Фланець 2

Діаметр основи (±1 мм)
117 мм

Товщина листа основи
2 мм

Діаметри вала
22-17 мм (від основи до закінчення вала)

Висота вала від основи
26 мм

Висота фланця загальна (±1 мм)
32 мм

Отвір у валу
З різьбою М6, глибина 18,7 мм

Кріплення шківа до фланця
5 отворів Ø 5,1 мм

Матеріал
Матеріал фланців - алюмінієвий сплав

Комплектація

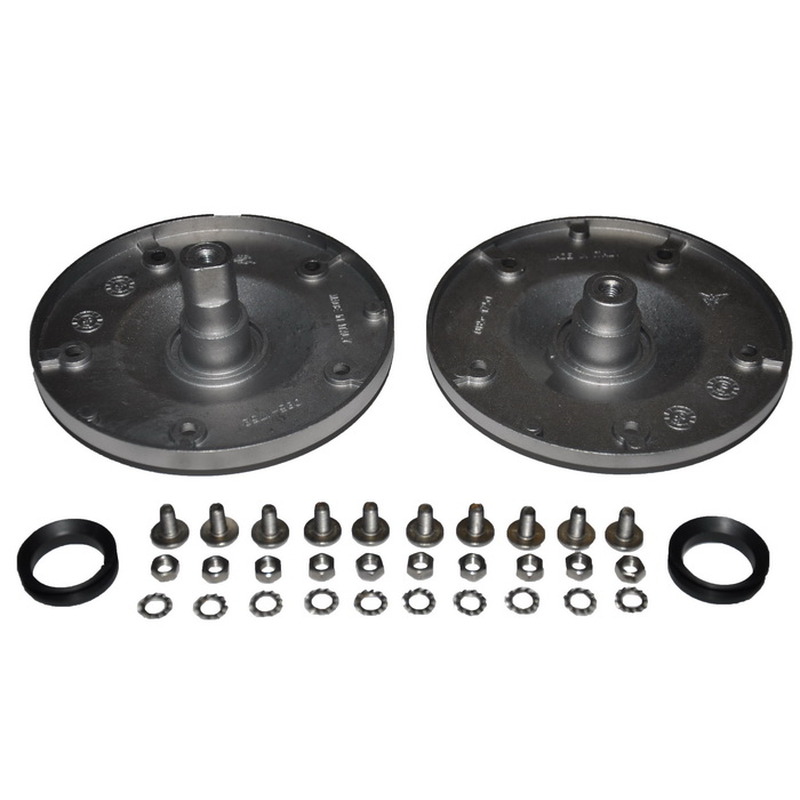

Представлена на фотографії (2 фланці, 2 комплекти кріплень в упаковках, 2 сальники VA-22)

Країна-виробник товару
Італія

Додаткові характеристики
Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни

Опис

Фланець (опора барабана) для пральної машини 480110100802 (EBI COD.085)

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців з алюмінієвого сплава
• комплектація представлена на фотографії (2 фланці, 2 комплекти кріплень в упаковках, 2 сальники VA-22)

Фланець 1 (лиски)
• діаметр основи (±1 мм) - 117 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17-16,5х13 мм (від основи до закінчення вала)
• висота вала від основи - 39,7 мм
• висота фланця загальна (±1 мм) - 46 мм
• отвір у валу - з різьбою М6, глибина 19,3 мм
• кріплення шківа до фланця - 16,5х13 (2 лиски)
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець 2
• діаметр основи (±1 мм) - 117 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17 мм (від основи до закінчення вала)
• висота вала від основи - 26 мм
• висота фланця загальна (±1 мм) - 32 мм
• отвір у валу - з різьбою М6, глибина 18,7 мм
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
