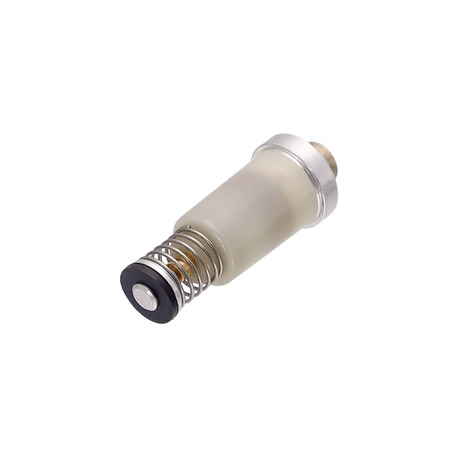

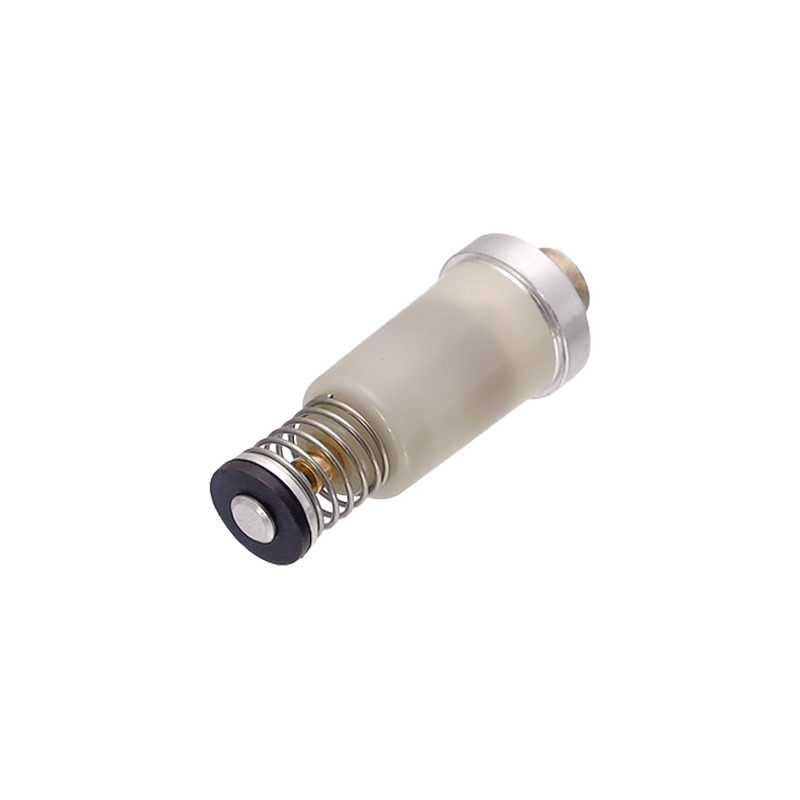

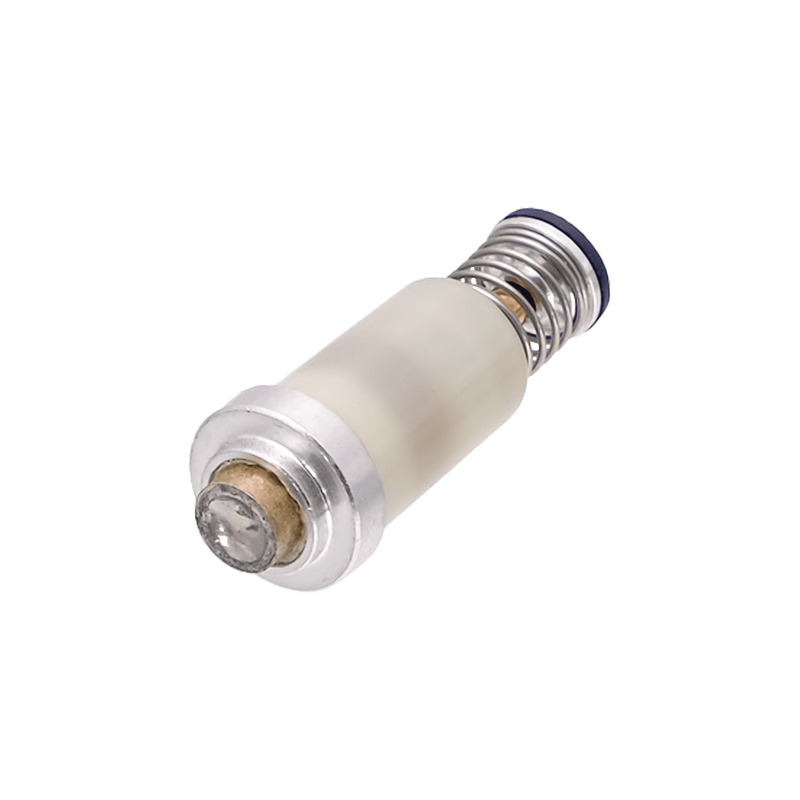

Електромагнітний клапан №1 для газової плити (універсальний)
• діаметр пластикової частини корпусу - 13,5 мм
• діаметр металевої частини корпусу - 15,5 та 9,5 мм
• довжина в стисненому/нестисненому стані (±0,5 мм) - 36/42 мм
• діаметр пластикової запірної шайби - 11,5 мм
• розмір контакту підключення до термопари - Ø 6 мм, довжина 2 мм
Для підвищення безпеки під час використання газового обладнання виробники газової техніки оснащують
свої пристрої різноманітними датчиками, аварійними запірними механізмами, запобіжниками та іншими
елементами захисту. Система газового контролю над витіканням газу є універсальним та найпоширенішим
способом захисту. В основному така система складається із взаємопов'язаних між собою термопари,
електромагнітного клапану та крана пальника (конфорки). Принцип роботи полягає в наступному. Датчик
термопари - термоелемент, встановлений на рівні горіння полум'я під час використання конфорки утворює
електричний розряд, величини якого достатньо для підтримки крана у відкритому стані. Тобто шток
електромагнітного клапана з пружиною приводяться в стислий (втягнутий) стан, завдяки чому забезпечується
безперервна подача газу. При загасанні полум'я без вимикання ручкою (рукояткою) термоелемент не отримує
нагрів і сигнал перестає надходити на клапан. Підпружинений шток повертається у вихідне положення, тим
самим перекриваючи подачу газу. Таким чином здійснюється простий і надійний захист.
При несправному електромагнітному клапані газової плити настійно не рекомендується використовувати
техніку до усунення несправності.
