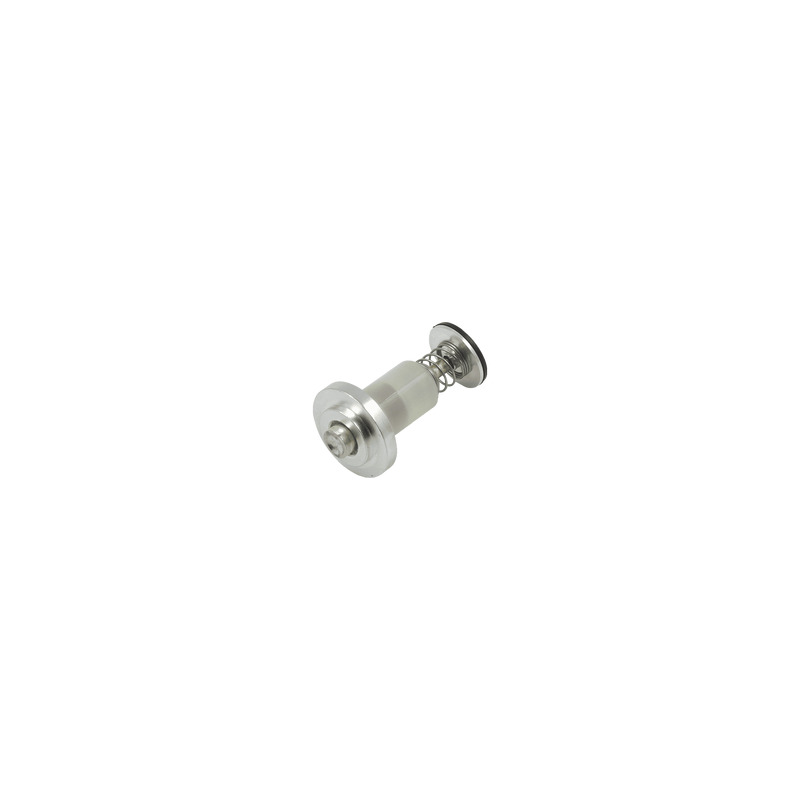

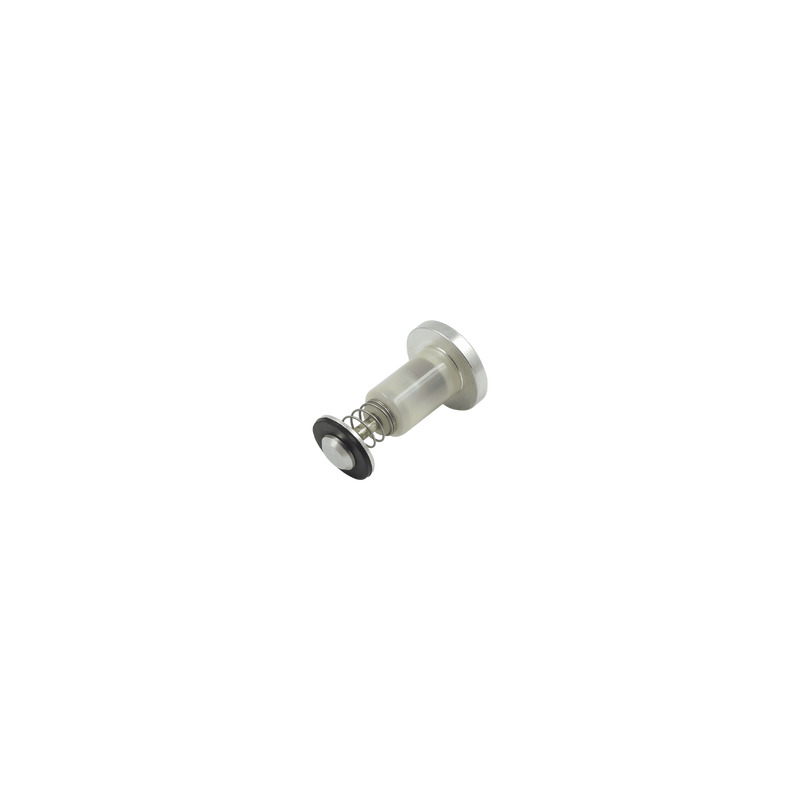

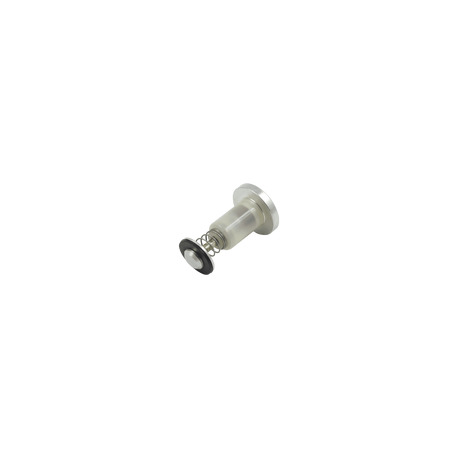

Електромагнітний клапан для автоматики Honeywell V5474

Електромагнітний клапан для автоматики Honeywell V5474

• діаметр пластикової частини корпусу - 10,3 мм
• діаметр металевої частини корпусу - 19 та 12 мм
• довжина в стисненому/нестисненому стані (±0,5 мм) - 31/36 мм
• діаметр запірної шайби з гумовим ущільненням - 14 мм
• розмір контакту підключення до термопари - Ø 6 мм, довжина 2 мм

Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює
подачу газу як в нормальному, так і в аварійному режимі. Застосовується у різних
конструктивних виконаннях блоків автоматики газових котлів, колонок, конвекторів та ін.

Робота клапана заснована на принципі автоматичного спрацьовування в аварійних ситуаціях.
При включенні котла здійснюється запалювання пілотного пальника. Рукоятка керування
натискається до упору разом з кнопкою п'єзорозпалу і клапан примусово відкривається,
здійснюючи подачу газу до запальника. Полум'я запальника нагріває наконечник термопари,
яка під'єднана до електромагнітного клапану і утворюється термоелектричний ефект -
термо-ЕДС. Величини такої ЕДС достатньо для утримання клапана у відкритому положенні.
В аварійних ситуаціях при раптовому відключенні газу або загасанні полум'я запального або
основного пальника нагрів термопари припиняється, ЕДС знижується і клапан перекриває
подачу газу. Також до такого клапана підключається датчик тяги, який включений в ланцюг
термопари. При зміні умов у топковій камері спрацьовує реле датчика тяги, ланцюг термопари
розривається і клапан також закриває подачу газу.

Електромагнітний клапан газової автоматики є важливим елементом конструкції, який
забезпечуює належну безпеку, надійність і стабільність роботи газового обладнання.

Основними причинами несправності газового клапана можна назвати:

- вихід з ладу плунжера або пружини;
- порушення контакту з ланцюгом термопари;
- обрив живлення на котушку;
- природний знос деталей клапана

Будучи в більшості випадків неремонтопридатною деталлю замінюється на новий.
