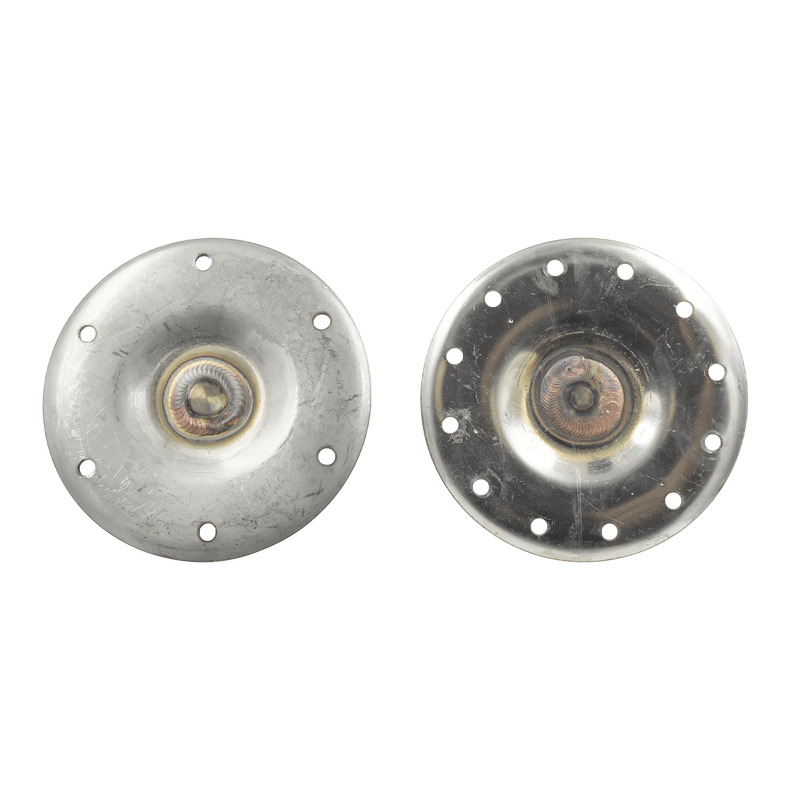

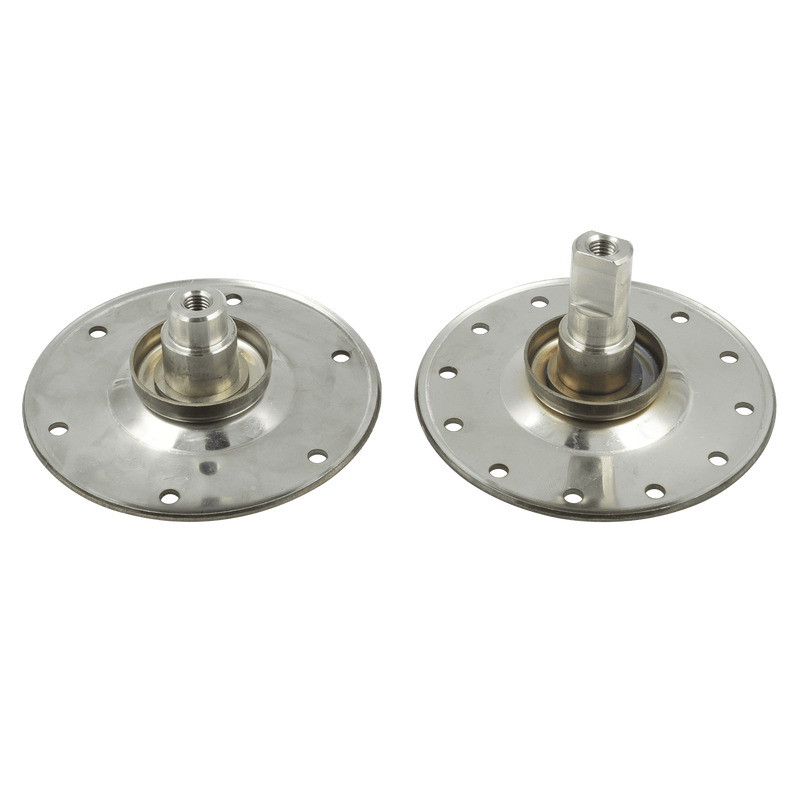

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0103, лиски нержавіюча сталь, (комплект)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0103)

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (лиски)
• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,9-17-17х11 мм (від основи до закінчення вала)
• висота вала від основи - 50 мм
• висота фланця загальна (±1 мм) - 54,7 мм
• отвір у валу - з різьбою М6, глибина 21,9 мм
• кріплення шківа до фланця - 17х11 (2 лиски)
• кріплення фланця до барабана - 12 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець 2
• діаметр основи (±1 мм) - 107 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,9-17 мм (від основи до закінчення вала)
• висота вала від основи - 30 мм
• висота фланця загальна (±1 мм) - 35,3 мм
• отвір у валу - з різьбою М6, глибина 21,3 мм
• кріплення фланця до барабана - 6 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
