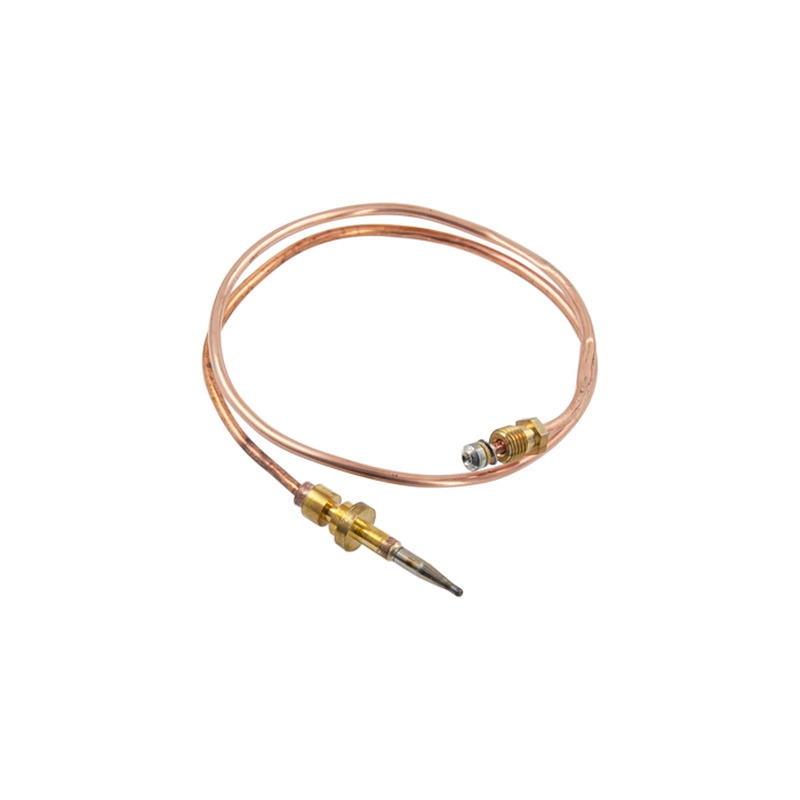

Термопара газ-контроль для духовки Beko 230100011
• подключение - муфта с резьбой М8х1,0, длина 11 мм
• длина общая (±20 мм) - 555 мм
• длина проводника (±20 мм) - 510 мм
• длина датчика (±0,5 мм) - общая 45 мм (3 мм + 5 мм + паз 2,7 мм + 3,4 мм + кольцо-упор 2,8 мм + 9,6 мм
+ 18,5 мм)
• размеры рабочей части наконечника - Ø 4-2 мм, длина 18,5 мм
• диаметр посадки - 8 мм
• диаметр кольца-упора - 11 мм
Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.
Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".
Преимуществами использования такого датчика являются:
- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации
В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
