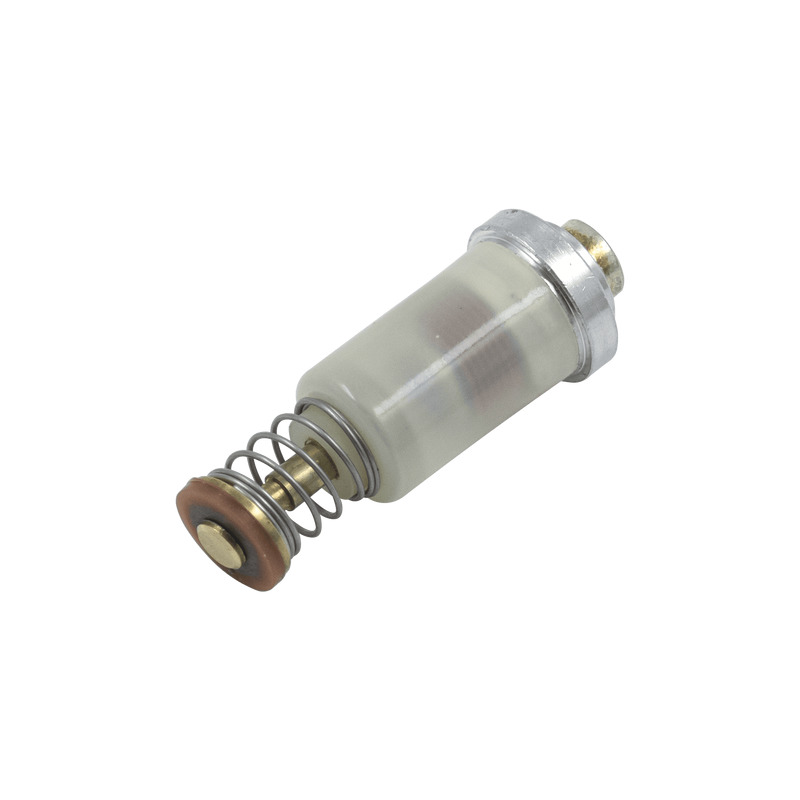

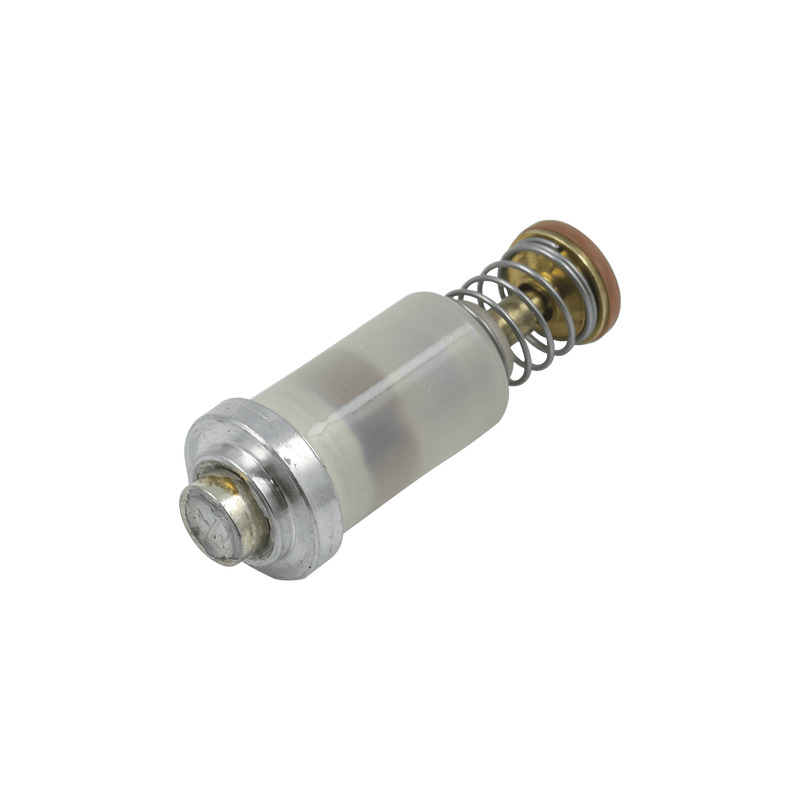

Электромагнитный клапан №3 для газовой плиты (универсальный)

Электромагнитный клапан для газовой плиты универсальный

• диаметр пластиковой части корпуса - 10,5 мм
• диаметр металлической части корпуса - 12,5 и 8.5 мм
• длина в сжатом/несжатом состоянии (±0,5 мм) - 30/34,5 мм
• диаметр запорной шайбы с резиновым уплотнением - 8,5 мм
• размер контакта подключения к термопаре - Ø 6 мм

Для повышения безопасности при использовании газового оборудувания производители газовой техники
оснащают свои устройства разнообразными датчиками, аварийными запорными механизмами,
предохранителями и другими элементами защиты. Система газового контроля над утечками газа
является универсальным и самым распространенным способом защиты. В основном такая система
состоит из взаимосвязанных между собой термопары, электромагнитного клапана и крана горелки (конфорки).
Принцип работы заключается в следующем. Датчик термопары - термоэлемент, установленный на
уровне горения пламени во время использования конфорки образует электрический разряд, величины
которого достаточно для поддержания крана в открытом состоянии. То есть шток электромагнитного
клапана с пружиной приводятся в сжатое (втянутое) состояние, благодаря чему обеспечивается
беспрерывная подача газа. При затухании пламени без выключения ручкой (рукояткой) термоэлемент
не получает нагрев и сигнал перестает поступать на клапан. Подпружиненный шток возвращается в исходное
положение, тем самым перекрывая подачу газа. Таким образом осуществляется простая и надежная
защита.

При неисправном электромагнитном клапане газовой плиты настоятельно не рекомендуется использовать
технику до полного устранения неисправности.
