Код: 03.0113

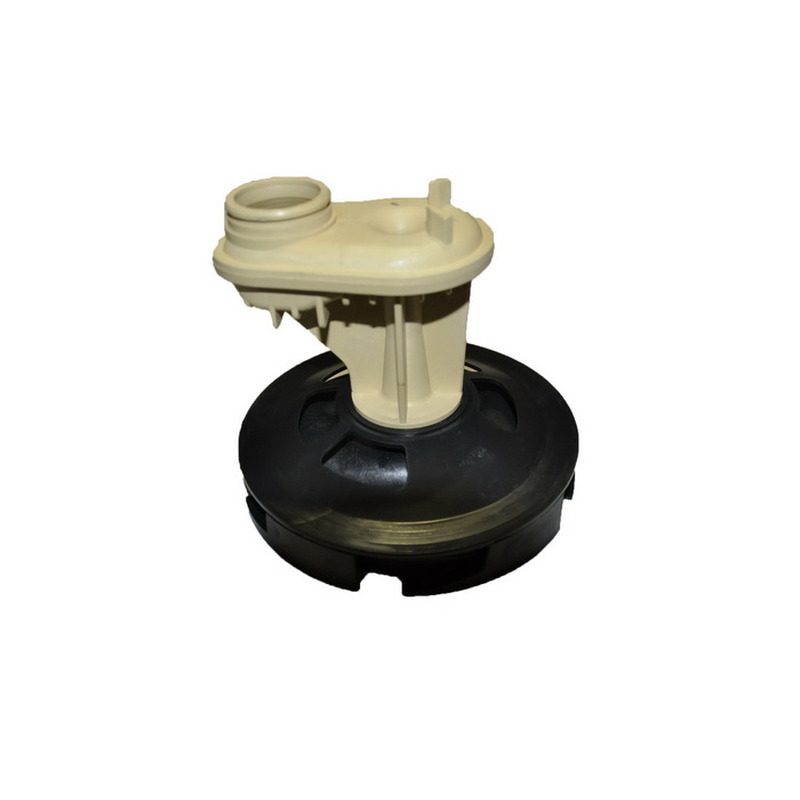

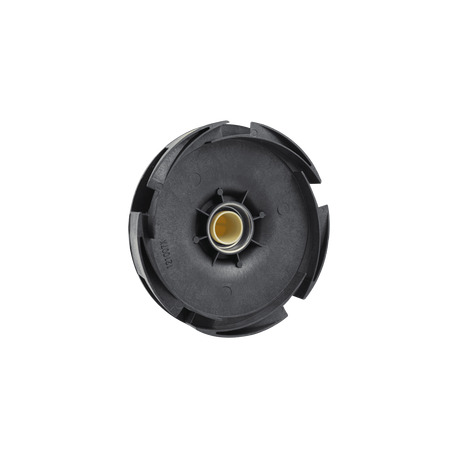

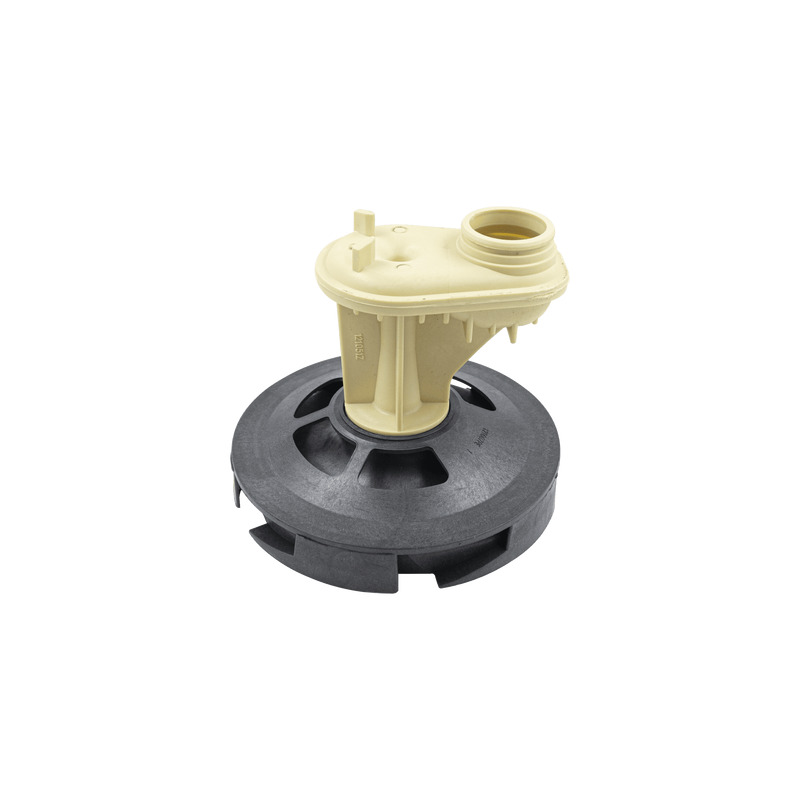

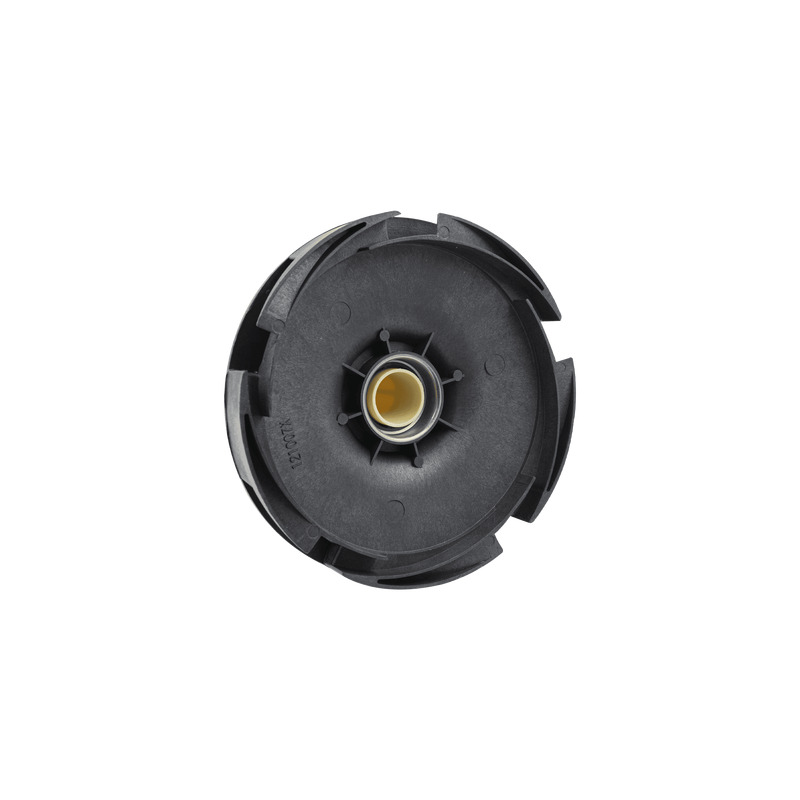

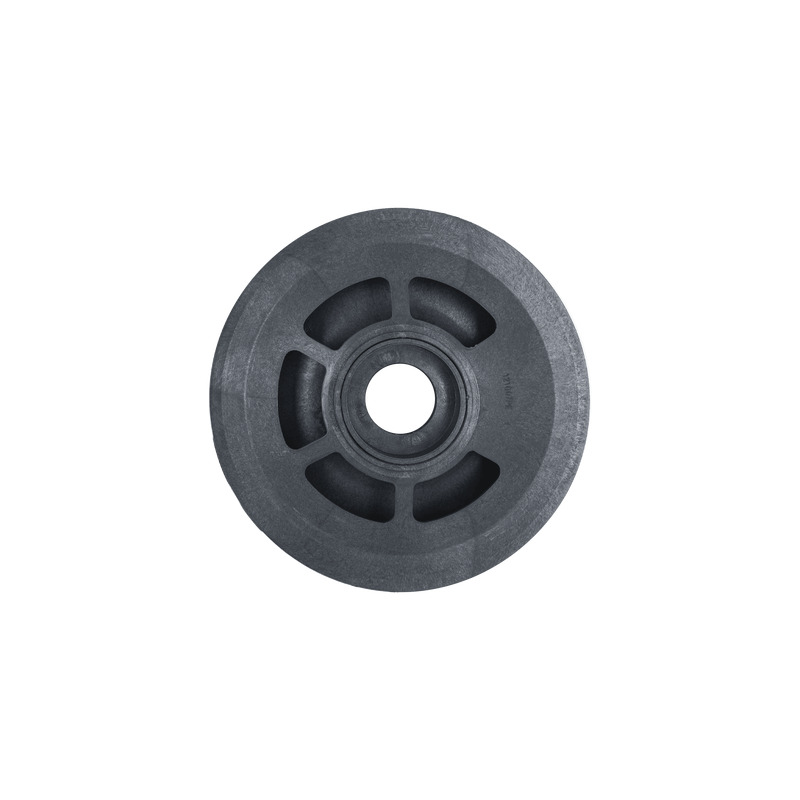

Эжектор (диффузор) для насоса 03.113, Pedrollo JCRM 10-15M
Характеристики
Состояние
Новое
Совместимость
Pedrollo, Дельфин
Назначение
Для насосов
Тип
Запчасти
Диаметр раструба всасывания трубки Вентури
34 мм (внутренний), 40 мм (наружный)
Диаметр форсунки (сопла)
8,5 мм
Диаметр под крыльчатку
137 мм
Наружный диаметр эжектора
164 мм
Общая ширина эжектора
141 мм
Количество предметов, шт
2
Страна-производитель товара
Китай
Дополнительные характеристики
Разборной (диффузор + трубка Вентури). Цвет может отличаться
Описание
Эжектор (диффузор) для насоса Pedrollo JCRM 10M, 15M, 15H, Дельфин
• диаметр раструба всасывания трубки Вентури - 34 мм (внутренний), 41 мм (наружный)
• диаметр форсунки (сопла) - 8,5 мм
• диаметр под крыльчатку - 137 мм
• наружный диаметр эжектора - 164 мм
• общая ширина эжектора - 141 мм
Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической
части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы
такого устройства основан на передачи энергии от активного потока к пассивному без использования
промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо
и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,
получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури
и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и
передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.
Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку
Вентури.
• диаметр раструба всасывания трубки Вентури - 34 мм (внутренний), 41 мм (наружный)
• диаметр форсунки (сопла) - 8,5 мм
• диаметр под крыльчатку - 137 мм
• наружный диаметр эжектора - 164 мм
• общая ширина эжектора - 141 мм
Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической
части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы
такого устройства основан на передачи энергии от активного потока к пассивному без использования
промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо
и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,
получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури
и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и
передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.
Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку
Вентури.
Аналоги (1)
Совместимые модели (8)
- Pedrollo JCRM 10M
- Pedrollo JCRM 15M
- Pedrollo JCRM 15H
- Pedrollo JSW 10M
- Pedrollo JSW 12M
- Pedrollo JSW 15M
- Дельфин JCRM 10M
- Дельфин JCRM 15M
