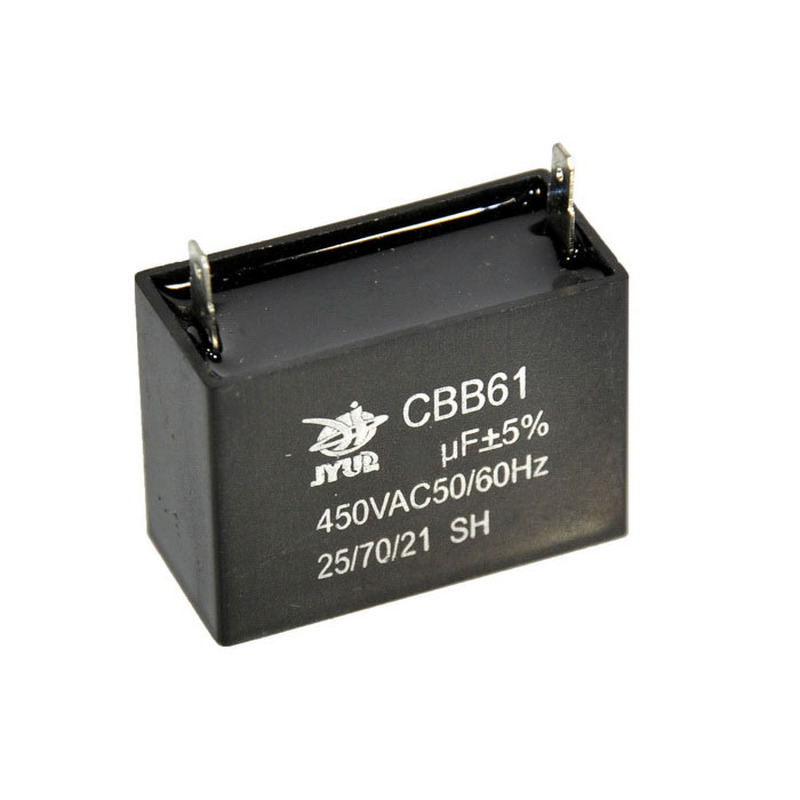

Конденсатор CBB61 1,5 мкФ (Jyul)
• цей конденсатор може застосовуватися як пусковий або робочий
• серія - CBB65 (C - конденсатор, B - діелектрик - неполярна органічна плівка, B - матеріал
діелектрика - поліпропілен, 61 - пластиковий корпус у квадратному виконанні)
• номінальна ємність (±5 %) - 1,5 мкФ
• номінальна напруга - ~450 В
• самовідновлюваний - так (SH - Self-healing)
• кліматичне виконання - 25/70/21
• клас захисту - P0 (без захисту)
• підключення - 2 виводи (контакти) по 1 клемі 4,8 мм на кожен вивід
• розмір конденсатора (±1 мм) - 39х28х30 мм (без урахування клем, з урахуванням кріпильного виступу)
• кріплення - виступ з отвором Ø 4,7 мм
Конденсатори CBB61 - двовивідні поліпропіленові металізовані конденсатори в пластиковому корпусі. Корпус
має форму прямокутного контейнера, герметично залитого компаундом. Як діелектрик застосовується
поліпропіленова плівка, а електроди являють собою металізовану плівку, напилення якої здійснено вакуумним
методом.
Використовуються такі конденсатори як пускові та робочі в електродвигунах зовнішніх блоків кондиціонерів, у
промисловому холодильному устаткуванні, системах вентиляції та кондиціювання, електронасосах. Можуть
бути використані як у момент пуску електродвигуна, так і в процесі його роботи. В основі їхнього принципу дії
лежить створення додаткового фазозміщення між обмотками електродвигунів.
Конденсатор CBB61 має низку переваг, серед яких:
- експлуатація у досить широкому температурному інтервалі: від -25°С до +70°С (середнє значення)
- миттєвий заряд-розряд
- велика кількість циклів заряду-розряду
- хороша вібростійкість та герметичність
Найбільш поширені причини виходу з ладу:
- початковий виробничий брак
- зниження ємності
- обрив ланцюга всередині конденсатора внаслідок порушення норм експлуатації чи механічного ушкодження
- електричний пробій при перевищенні допустимої напруги
У разі несправності конденсатор CBB61 не підлягає ремонту та замінюється на новий.
