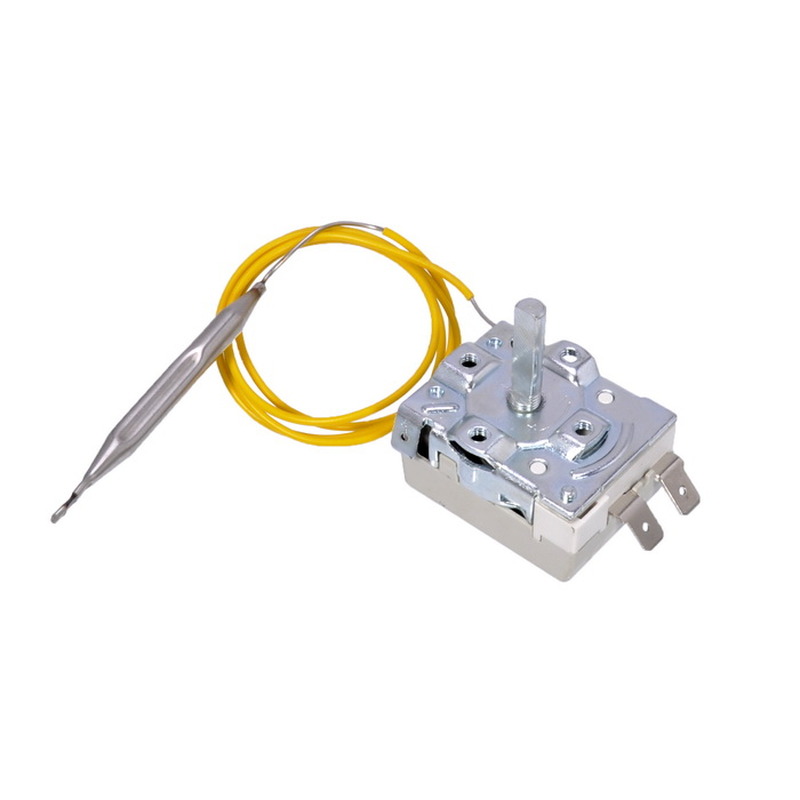

Термостат (терморегулятор) для бойлера, Tecasa NT-122 AVK (7-85°C) 16A
Одним из важных элементов конструкции водонагревательного оборудования является
термостат (терморегулятор), выполняющий функцию термического реле. Он ведет
контроль за температурными режимами, включая и выключая нагревательный элемент
в зависимости от изменения температуры в нагреваемой среде.
Принцип действия основан на изменении давления газа при изменении его температуры.
Конструкция такого прибора имеет сильфон, заполненный вышеуказанным газом,
капиллярную трубку с термобаллоном, пружину, регулирующая ручку, контактную группу,
пластину и собственно сам корпус.
Термобаллон (зонд) на конце капиллярной трубки устанавливается в гильзу, которая непосредственно
соприкасается с нагреваемой средой. Когда температура в емкости снижается, давление в
сильфоне падает и он перестает давить на пластину. Контакты размыкаются, прерывая работу
нагревательного элемента. Обратный процесс происходит следующим образом. При повышении
температуры в емкости давление в сильфоне увеличивается и давит на пластину, контакты замыкаются.
ТЭН восстанавливает работу.
Регулирование температуры осуществляется при помощи ручки регулятора, которая
вращаясь, сжимает и разжимает специальную пружину. Та, в свою очередь, регулирует
давление газа внутри сильфона. Чем меньше сжата пружина, тем меньшее давление
необходимо для осуществления замыкания контактов и наоборот.
Термостат (терморегулятор) - это незамениемое устройство в конструкции водонагревательного
оборудования, так как без него невозможно было бы выдерживать соответствующие режимы
нагрева воды. Такое довольно простое и надежное устройство может бесперебойно
работать многие годы. Но и оно может выйти из строя по ряду причин. Среди них:
- нарушение целостности корпуса сильфона, что снижает необходимое давление;
- выгорание или окисление контактов;
- плохой контакт термобаллона с гильзой
В большинстве случаев выхода из строя терморегулятора бойлера необходима
полная его замена на новый в виду неремонтопригодности.
