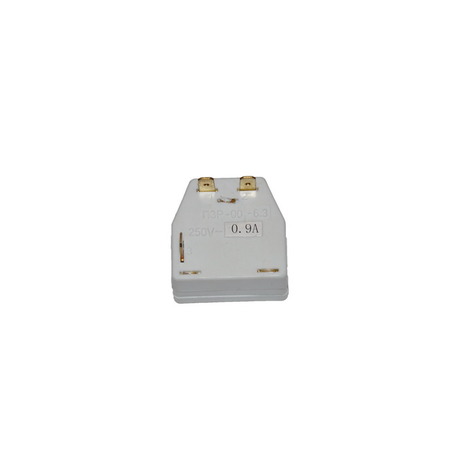

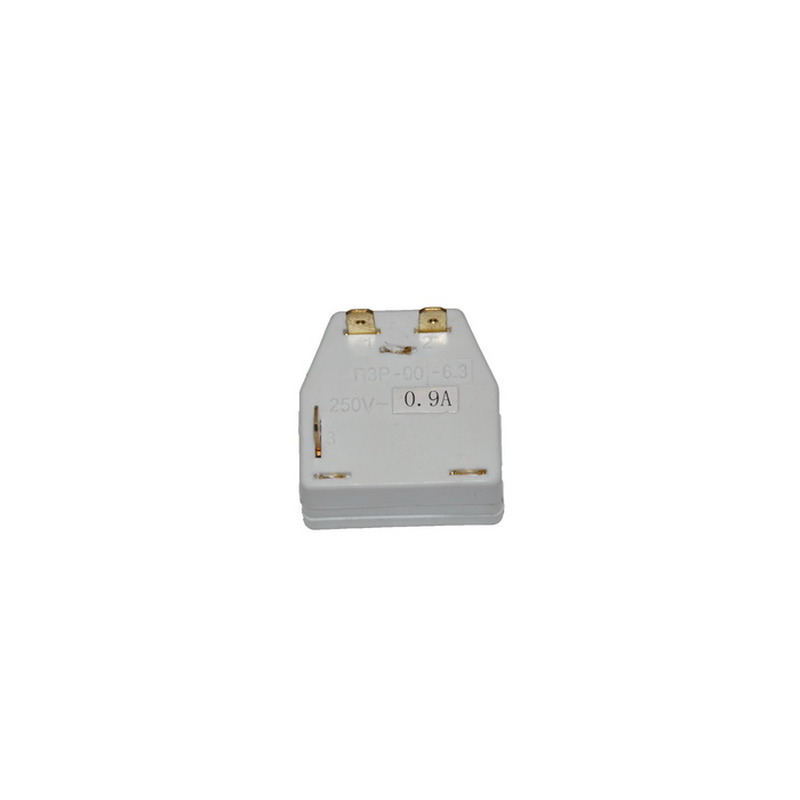

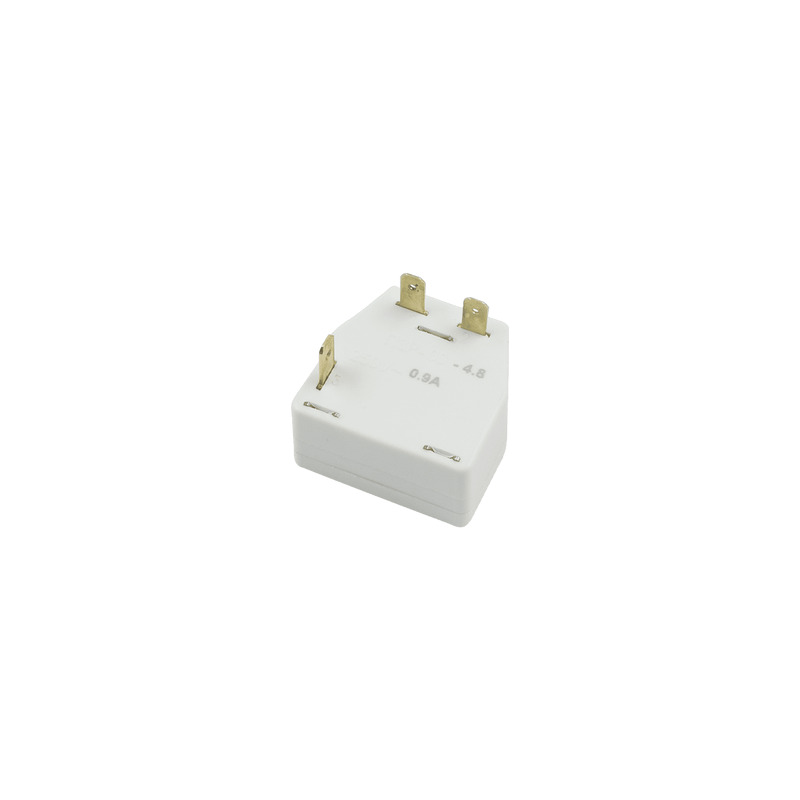

Пуско-защитное реле для холодильника, ПЗР 0.9 A
Пуско-защитное реле для холодильника, ПЗР 0.9 A

Код: 09.0208

Пуско-защитное реле для холодильника, ПЗР 0.9 A

В наличии 93 од.

Производитель: Без бренда

Цена при заказе:
От 5 шт - 143 грн
От 15 шт - 125 грн
От 30 шт - 114 грн
От 50 шт - 111 грн

160 грн

Характеристики


Состояние
Новое


Совместимость
Универсальное


Напряжение и частота
220 В. 50/60Hz


Размеры реле (Ш*Д*В)
34*35*20 мм.


Сила тока
0.9 A


Реле, подключение

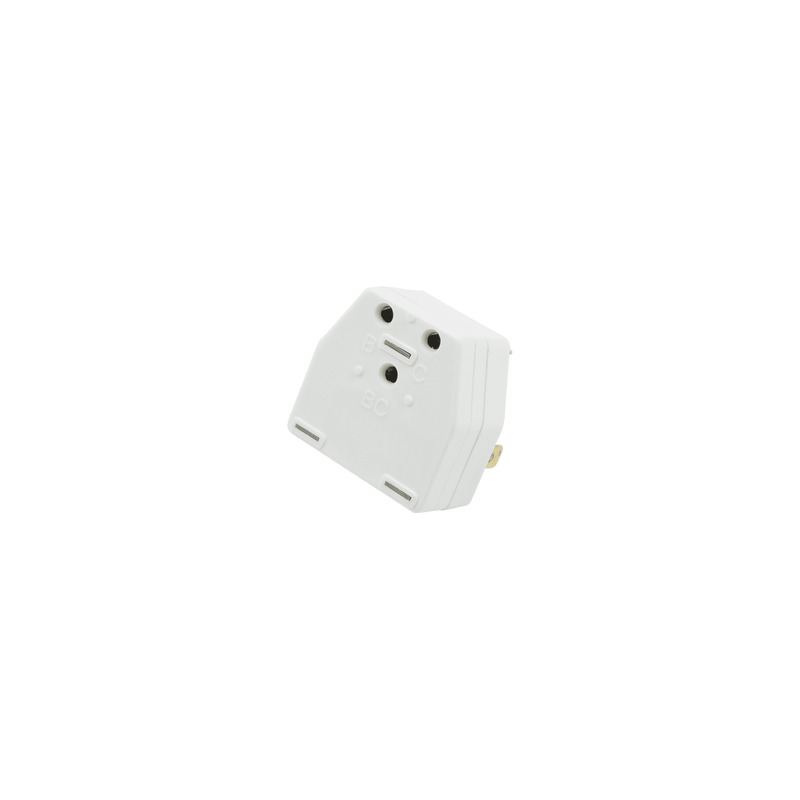

3 контакта - подключение к компрессору, 3 клеммы - к цепи (4,8 мм.)


Производитель
Китай


Особенности
Пуско-защитное
Описание
Пуско-защитное реле для холодильника, ПЗР 0.9 A.
Пусковое и защитное реле последовательно включены в рабочую обмотку мотора. Обычно они совмещены в одном корпусе.

Принцип работы пуско-защитных реле:

При включении холодильника в сеть, по рабочей обмотке мотора, катушке пускового реле и цепи защитного реле
(она находится в замкнутом состоянии) - проходит большой ток короткого замыкания (при этом ротор не вращается).
Якорь пускового реле втягивается в соленоидную катушку и замыкает контакты. Включается пусковая обмотка - ротор начинает разгоняться.
Вследствии разгона, ток в цепи снижается. Якорь реле под своей массой опускается и размыкает контакты. Пусковая обмотка отключается.
Мотор продолжает вращаться с включенной рабочей и отключенной пусковой обмоткой.
В то же время, при включении холодильника в сеть, через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания.
При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты.
Цепь остается замкнутой. Двигатель работает.
Совместимые модели (1)
  • Широкого применения.
