Пуско-защитное реле для холодильника Homa QPS2-C15MD3, Gorenje 806345

Код: 09.QPS2-C15MD3

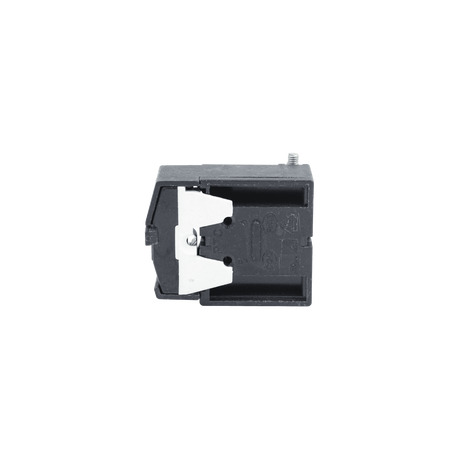

Пуско-защитное реле для холодильника Homa QPS2-C15MD3, Gorenje 806345

Name: Пуско-защитное реле для холодильника Homa QPS2-C15MD3, Gorenje 806345
Brand: Без бренда
Price: 678 UAH
Availability: InStock

В наличии 10 од.

Производитель: Без бренда

Цена при заказе:

От 3 шт - 616 грн

От 10 шт - 555 грн

Количество единиц:

Цена 678 грн

Характеристики

Состояние
Новое

Совместимость
Gorenje

Назначение
Для холодильников

Тип
Реле

Контакт L
1 клемма 4,8 мм

Контакт 1
1 клемма 6,3 мм

Контакт N
1 клемма 4,8 мм

Контакт 3
1 клемма 6,3 мм

Заземление
Винтовой зажим

Тепловая защита
1 клемма 4,8 мм

Дополнительные контакты
2 клеммы 4,8 мм, 2 винтовых зажима

Габариты
48х38х30 мм

Количество единиц, шт
1

Страна-производитель товара
Китай

Дополнительные характеристики
Маркировка - QPS2-C15MD3

Описание

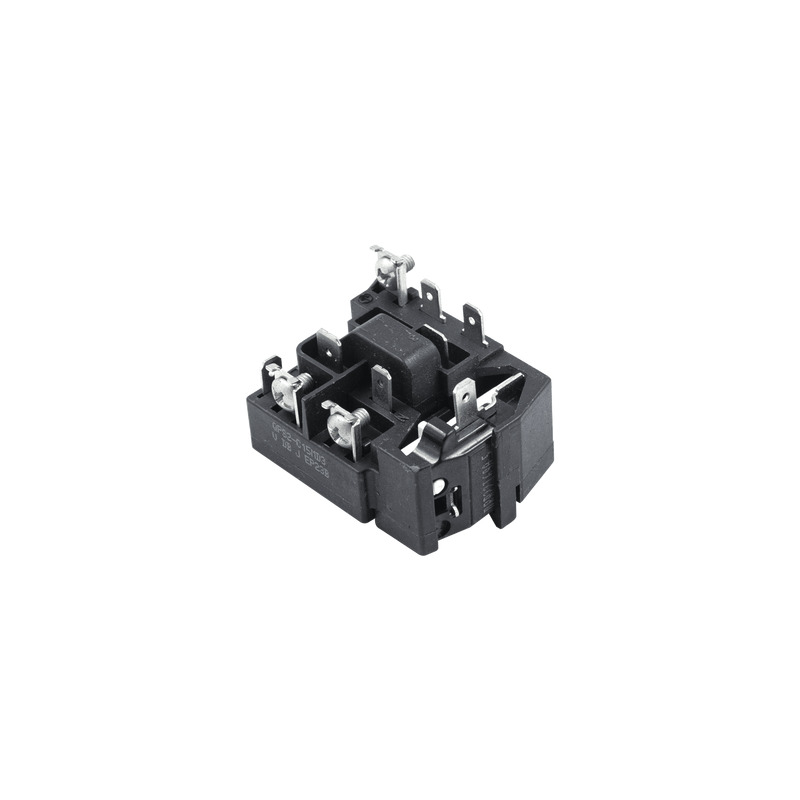

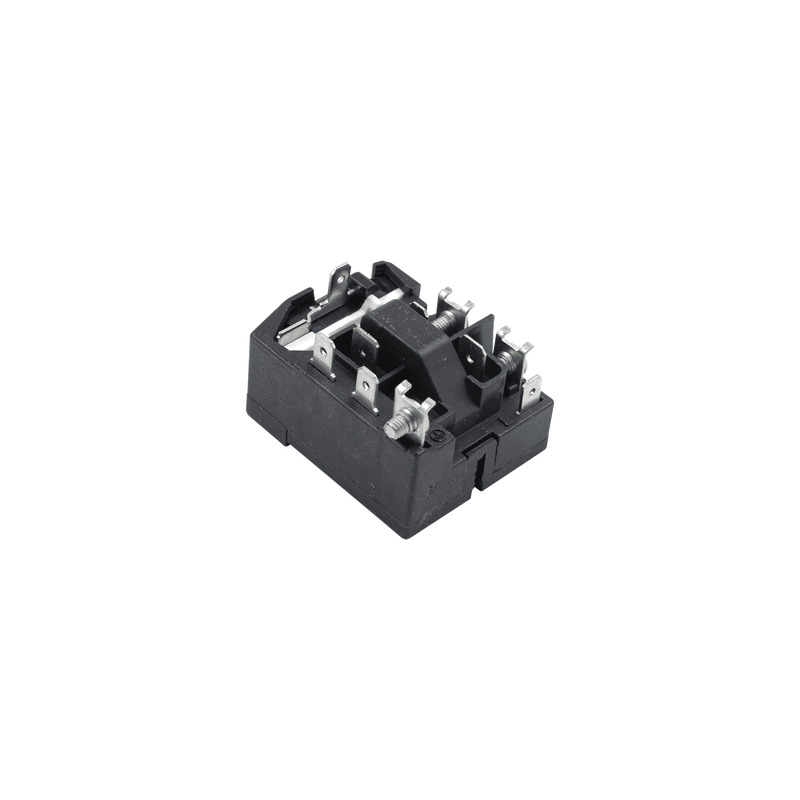

Пуско-защитное реле для холодильника Homa QPS2-C15MD3, Gorenje 806345

• контакт L - 1 клемма 4,8 мм
• контакт 1 - 1 клемма 6,3 мм
• контакт N - 1 клемма 4,8 мм
• контакт 3 - 1 клемма 6,3 мм
• заземление - винтовой зажим
• тепловая защита - 1 клемма 4,8 мм
• дополнительные контакты - 2 клеммы 4,8 мм, 2 винтовых зажима
• габариты - 48х38х30 мм

Пусковое и защитное реле последовательно соединены с рабочей обмоткой двигателя. Обычно они совмещены
в одном корпусе.

Принцип работы пуско-защитных реле:

1. Индукционное реле (с соленоидной катушкой)

При включении холодильника в сеть по рабочей обмотке двигателя, катушке пускового реле и цепи защитного
реле (цепь находится в замкнутом состоянии) - проходит большой ток короткого замыкания (при этом ротор не
вращается). Якорь пускового реле втягивается в соленоидную катушку и замыкает контакты. Включается
пусковая обмотка. Ротор начинает разгоняться. В результате разгона ток в цепи уменьшается, якорь реле под
своей массой опускается и размыкает контакты. Пусковая обмотка отключается. Мотор продолжает вращение
с включенной рабочей и отключенной пусковой обмоткой. В то же время при включении холодильника в сеть
через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания.
При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб
разомкнул контакты. Цепь остается замкнутой. Двигатель работает.

2. Позисторное реле (таблетка)

Внутри корпуса реле находится позистор (таблетка), который пропускает ток только в холодном состоянии, так
как имеет положительный температурный коэффициент сопротивления. Он последовательно подключен со
стартовой обмоткой. При нагреве позистора сопротивление увеличивается, его проводимость исчезает и
вспомогательная обмотка блокируется. Позистор находится в закрытом состоянии до тех пор, пока работает
электродвигатель и остывать начинает только тогда, когда прекращается подача питания на двигатель.

3. Вторая часть пуско-защитного реле (выполняет защитную функцию)

В основе такого реле лежит использование биметаллической пластины, которая при нагреве размыкает контакты
цепи двигателя, прерывая подачу питания на него. Зачастую это происходит, когда двигатель перегревается
из-за чрезмерных нагрузок или выхода из строя обмоток.

Подведя итог, можно заключить, что пуско-защитное устройство в бытовой и промышленной технике играет
важную роль, обеспечивая запуск мощных двигателей в однофазной сети и оберегая их от перегрева.
