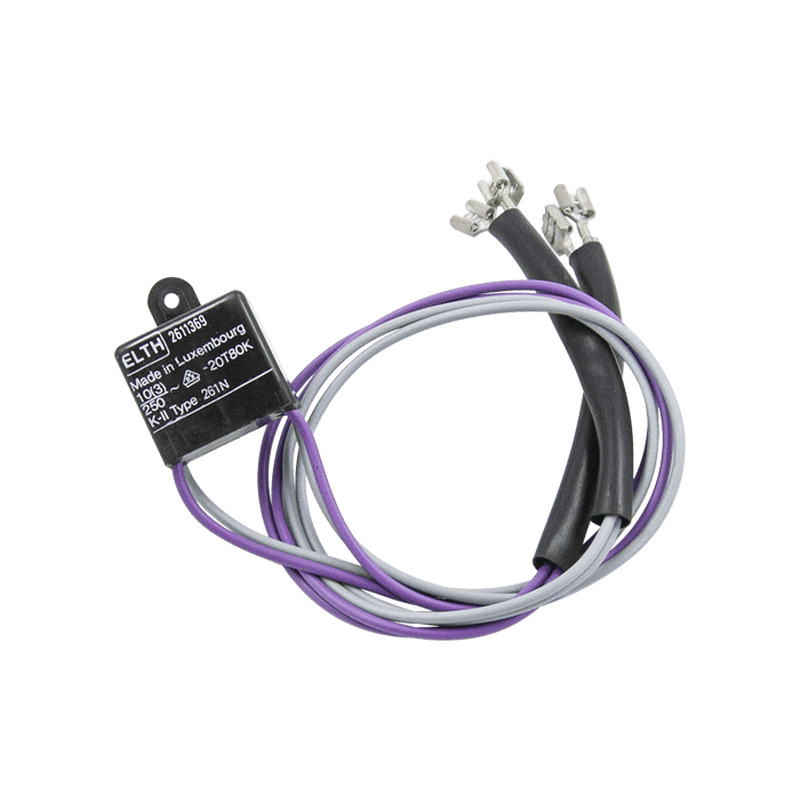

Датчик температуры No Frost для холодильника Ariston С00851087 (с термопредохранителем, клеммы)

Датчик (тепловое реле) No Frost для холодильника Ariston С00851087

• размеры корпуса - 25х28х15 мм
• характеристики, указанные на корпусе - 20T80K K-II Type 261N, 10(3)/250
• подключение - 4 провода, 3 клеммы 6,3 мм (типа мама) + 1 клемма комбинированная (типа мама/папа)
• длина провода (±10 мм) - 380 мм

Одним из важных элементов конструкции холодильного оборудования с системой No Frost является устройство,
необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое реле со встроенным
термопредохранителем. Его задачей является контроль процесса оттаивания испарителя и защита
электрической цепи от короткого замыкания и превышения допустимой величины тока.

Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и
размыкание контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой
плавкую вставку, которая разрывает цепь при превышении максимально допустимой температуры. В
большинстве случаев все указанные элементы заключены в корпус из полимера, залитый компаундом.

Также в качестве датчика температуры используются терморезисторы, через которые из блока управления
проходит электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и
реагирует управляющий модуль.

При аварийном срабатывании датчик (тепловое реле) Ariston С00851087 не ремонтируется и заменяется на
новый.
