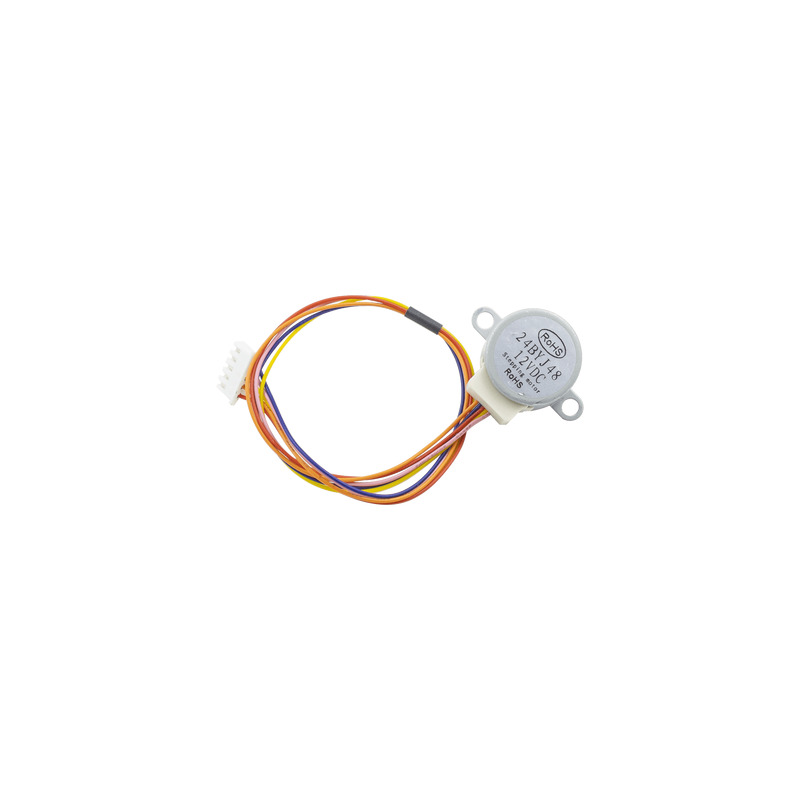

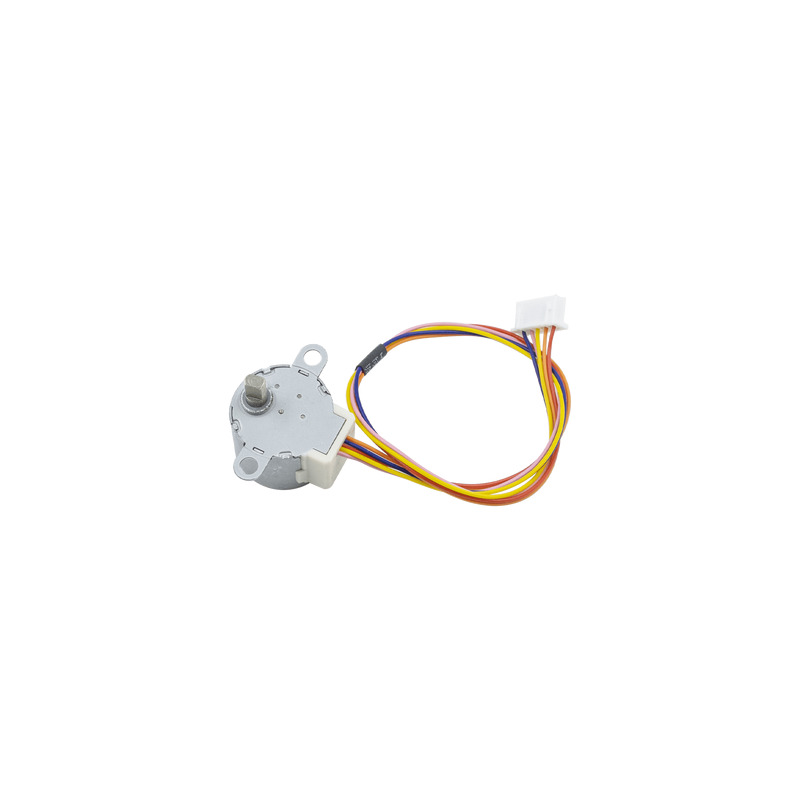

Шаговый двигатель шторки для кондиционера 24BYJ48, DC 12 В (31 мм)

Шаговый двигатель шторки для кондиционера 24BYJ48

• четырехфазный
• рабочее напряжение - 12 В (постоянный ток DC)
• размер вала - Ø 5х3 мм (2 лыски), высота 10 мм
• крепление - 2 отверстия Ø 4 мм (межцентровое растояние 31 мм)
• размер двигателя (±1 мм) - 29х24х19 мм (без учета ушек крепления)
• подключение - разъем с 5 контактами
• длина провода (±20 мм) - 240 мм
• информация указанная на корпусе устройства - STEP MOTOR 24BYJ48 12VDS

Шаговый двигатель шторки для кондиционера - это электромеханическое устройство, которое отвечает за точное
управление положением воздушных шторок (жалюзи) в кондиционере. Эти шторки регулируют направление
потока воздуха - вверх, вниз, в стороны - обеспечивая равномерное охлаждение или обогрев помещения.

Выполняет следующие функции:
- плавно открывает и закрывает шторки;
- изменяет направление воздушного потока;
- дает возможность автоматического режима движения жалюзи (например, «Swing»).

Это шаговый двигатель, то есть он вращается не непрерывно, а «шагами», с высокой точностью. Получает
сигналы от платы управления кондиционера. Каждый сигнал отвечает за определенный поворот двигателя
(и шторки) на заданный угол. Благодаря этому кондиционер может точно позиционировать жалюзи.

Требуется замена двигателя если:
- жалюзи перестали двигаться или застревают;
- двигатель не подает признаков работы, хотя кондиционер работает;
- слышен щелчок, но жалюзи не меняют положение.
