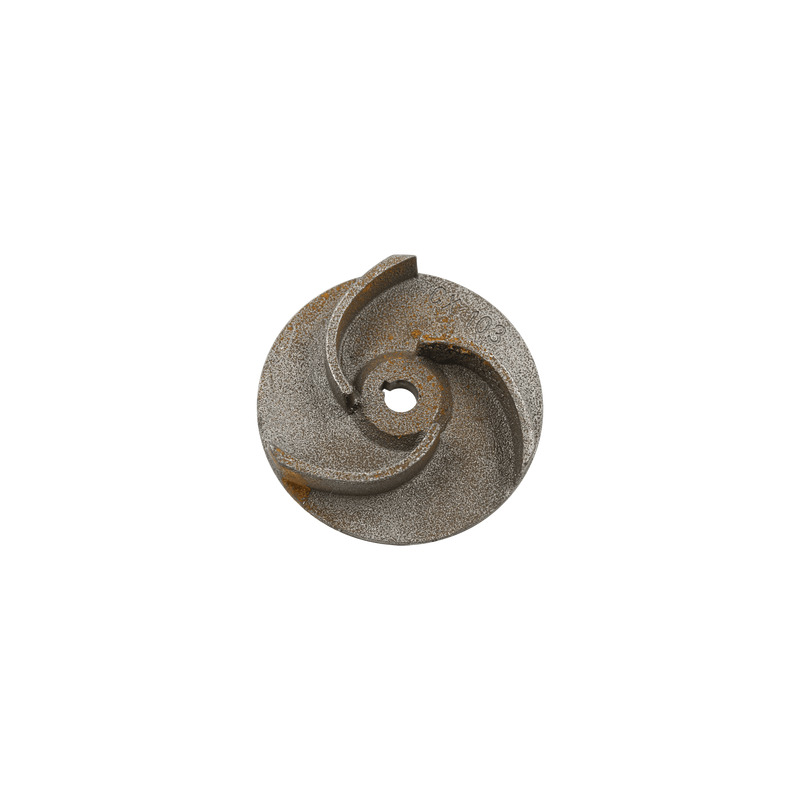

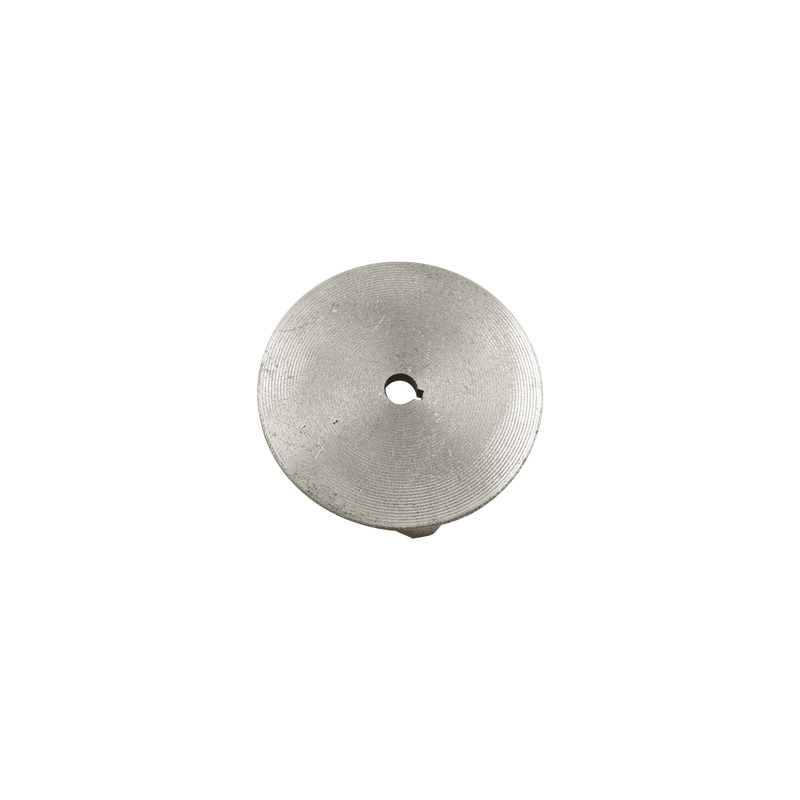

Крыльчатка (рабочее колесо) для фекального насоса типа WQD, d=12/104 мм, h=21 мм

Крыльчатка (рабочее колесо) для фекального насоса типа WQD

• диаметр наружный (±1 мм) - 104 мм
• высота общая (±0,5 мм) - 21 мм
• толщина платформы - 3,7 мм
• высота лопасти (±0,5 мм) - 16,5 мм
• количество лопастей - 3
• посадка - отверстие Ø 12 мм со шлицом под шпонку 4 мм
• маркировка - СХ 103

Рабочее колесо (крыльчатка) - это главный рабочий элемент в устройстве насоса. Задачей такого элемента
является преобразование полученной от двигателя вращательной энергии в энергию потока рабочей среды.
Таким образом вместе с вращающейся крыльчаткой жидкость (рабочая среда), находящаяся в ней также
получает движение и на нее начинает воздействовать центробежная сила. Эта сила под действием
физического закона отбрасывает жидкость от центра крыльчатки к ее краям (к периферии). В результате
создается разрежение, которое способствует всасыванию жидкости через
соответствующий патрубок насоса. Достигнув периферии крыльчатки жидкость отправляется в напорный
патрубок.

Насосы вихревого типа могут создавать более высокое давление на выходе чем центробежные. Это
обусловлено их конструкцией. Крыльчатка вихревого насоса располагается внутри корпуса эксцентрично,
благодаря чему создается наименьший зазор между торцами лопаток и стенками рабочей камеры. В
отличие от центробежного в вихревом насосе жидкая среда вращается совместно с крыльчаткой.

Крыльчатка изготовлена из прочного и износостойкого чугуна и рассчитана на достаточно длительный
период эксплуатации. При выходе из строя не подлежит ремонту и заменяется на новую.
