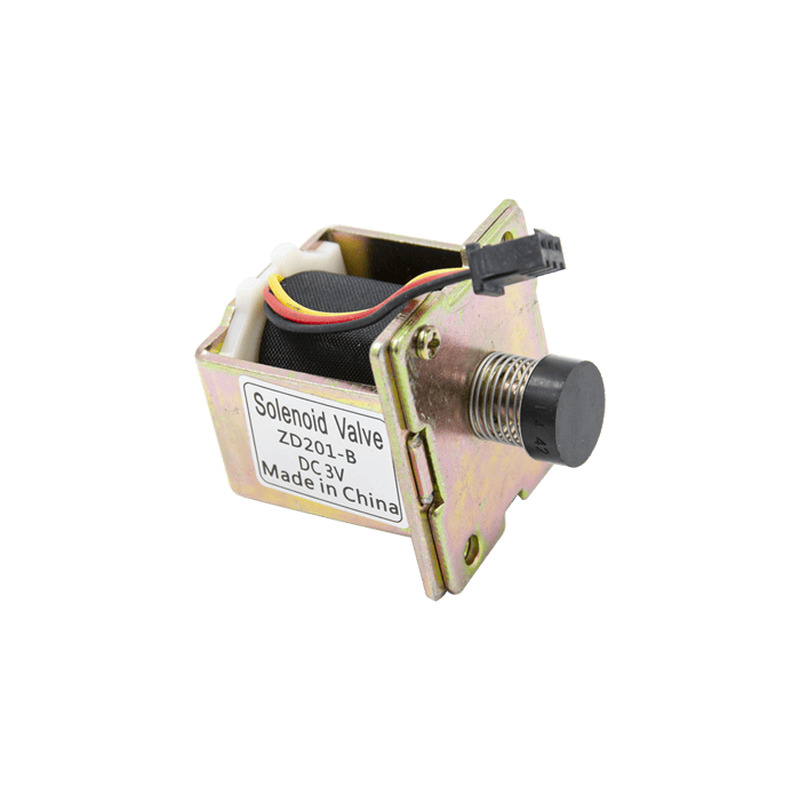

Электромагнитный клапан для газовой колонки ZD201-B, 3 В, d=16 мм

Электромагнитный клапан для газовой колонки ZD201-B

• номинальное напряжение - 3 В
• подключение - штекер (3 контакта)
• длина провода (±2 мм) - 50 мм
• диаметр запорного механизма - 16 мм
• высота запорного механизма - 13/16 мм (со сжатой пружиной/с несжатой пружиной)
• габариты корпуса - 42х46х43 мм
• крепление - 2 отверстия Ø 4,5 мм

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует подачу газа как в
нормальном, так и в аварийном режиме. Применяется в различных конструктивных исполнениях блоков
автоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях. При включении
котла осуществляется зажигание пилотной горелки. Рукоятка управления нажимается до упора вместе с
кнопкой пьезорозжига и клапан принудительно открывается, осуществляя подачу газа к запальнику. Пламя
запальника нагревает наконечник термопары, которая подсоединена к электромагнитному клапану и образуется
термоэлектрический эффект - термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана в открытом
положении. В аварийных ситуациях при внезапном отключении газа или затухании пламени запальной или
основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает подачу газа. Также к
такому клапану подключается датчик тяги, который включен в цепь термопары. При изменении условий в
топочной камере срабатывает реле датчика тяги, цепь термопары разрывается и клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции, обеспечивающим
надлежащую безопасность, надежность и стабильность работы газового оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;
- нарушение контакта с цепью термопары;
- обрыв питания на катушку;
- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.
