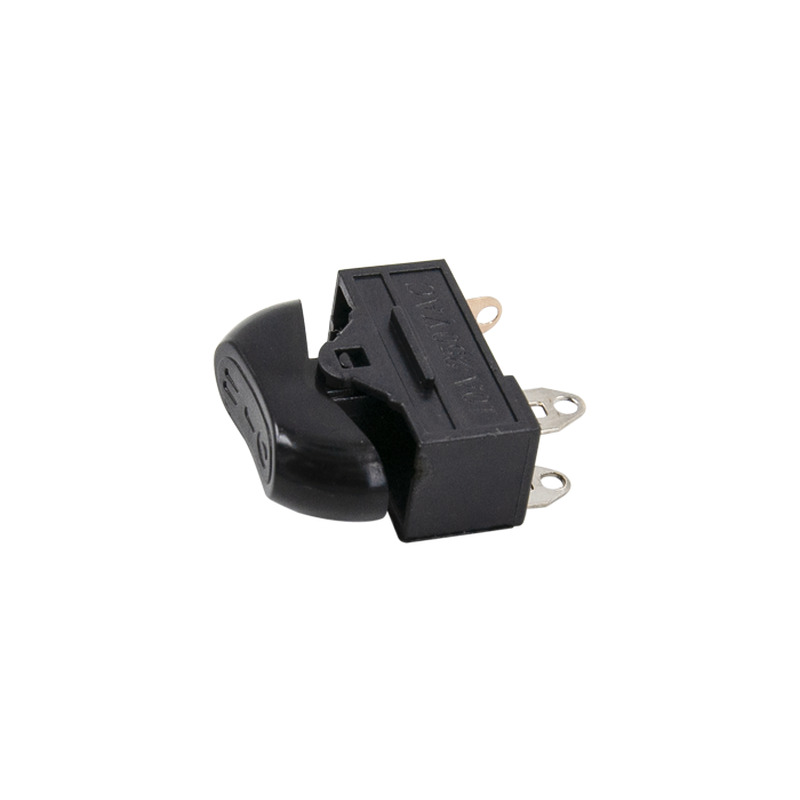

Кнопка сетевая одинарная HG-A01-01, 3 контакта, 10А (3-позиционная)

Кнопка сетевая одинарная HG-A01-01

• 3-позиционная
• напряжение и ток - ~250 В (10 А)
• подключение - 3 клеммы под пайку
• наличие подсветки - нет
• наличие пыльника - нет
• размер посадки - 13х26 мм

Практически любая электрическая цепь современного бытового электроприбора или оборудования оснащается
таким органом управления как сетевая кнопка (тумблер, выключатель, переключатель). Она служит для
включения-выключения устройств, переключения режимов и других действий в цепи. В положении "Включено"
контакты кнопки замыкаются и питание подается к потребителю, в положении "Выключено" - контакты
размыкаются и подача питания прекращается. Это самое распространенное двухпозиционное исполнение
кнопки. При наличии трех положений осуществляется переключение режимов - скоростей, числа оборотов и т. д.

Конструктивно все кнопки такого типа похожи. В корпусе из износостойкого пластика заключена несложная
схема с контактной группой, пружиной (или без), рычагом, фиксаторами и контактами для подключения кнопки
в цепь прибора. Различаются по числу положений рычага управления - 2 или 3, количеству контактов для
подключения - от 2 до 6 (в зависимости от нагрузки), степени защиты - IP22, IP54, IP55 и т. д., способах
установки и монтажа.

Благодаря простоте и надежности конструкции область применения таких устройств огромна - от мелких
бытовых приборов до крупных агрегатов промышленного назначения.

Как любое электрическое устройство кнопка-тумблер может выйти из строя. Причиной может стать:

- окисление или выгорание контактов
- нарушение работы рычага управления
- механические или термические повреждения корпуса
- нарушение изоляции

Чаще всего сетевая кнопка в случае неисправности не подлежит ремонту и требует полной замены.
