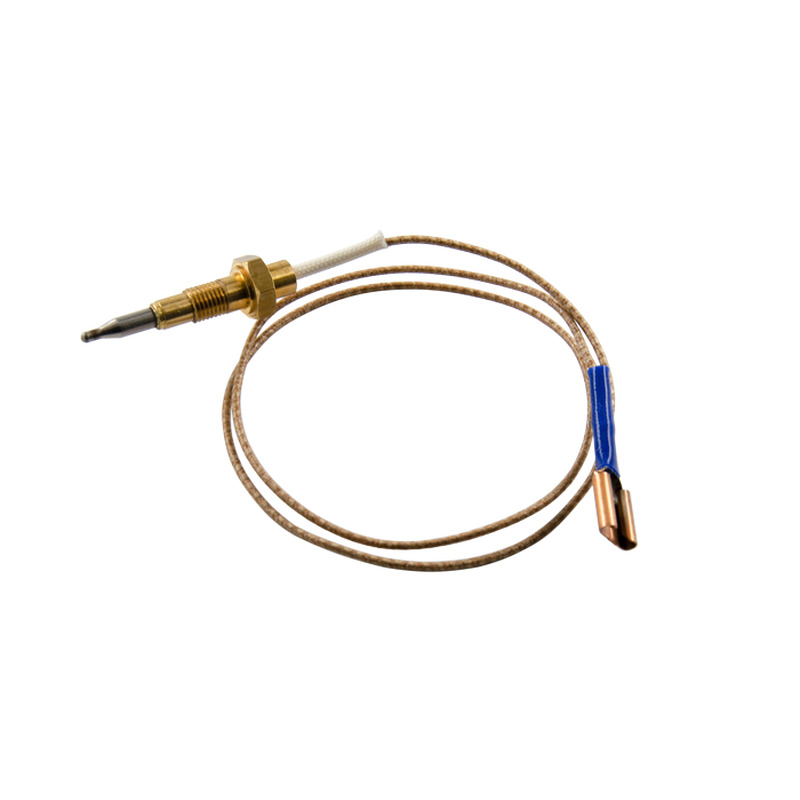

Термопара газ-контроль для газовой плиты Franke 133.0052.856, 1981316 (460 мм)

Термопара газ-контроль для газовой плиты Franke 133.0052.856, 1981316

• подключение - клемма типа "мама" под 7,8 мм
• длина общая (±20 мм) - 510 мм
• длина проводника (±20 мм) - 460 мм
• длина датчика (±0,5 мм) - общая 37,8 мм (5,2 мм + шестигранник 3,6 мм + резьба 9,7 мм + 6,6 мм + 12,7 мм)
• размеры рабочей части наконечника - Ø 3,5-1,9 мм, длина 12,7 мм
• диаметр посадки - 6 мм
• крепление датчика - резьба М6х0,75

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
