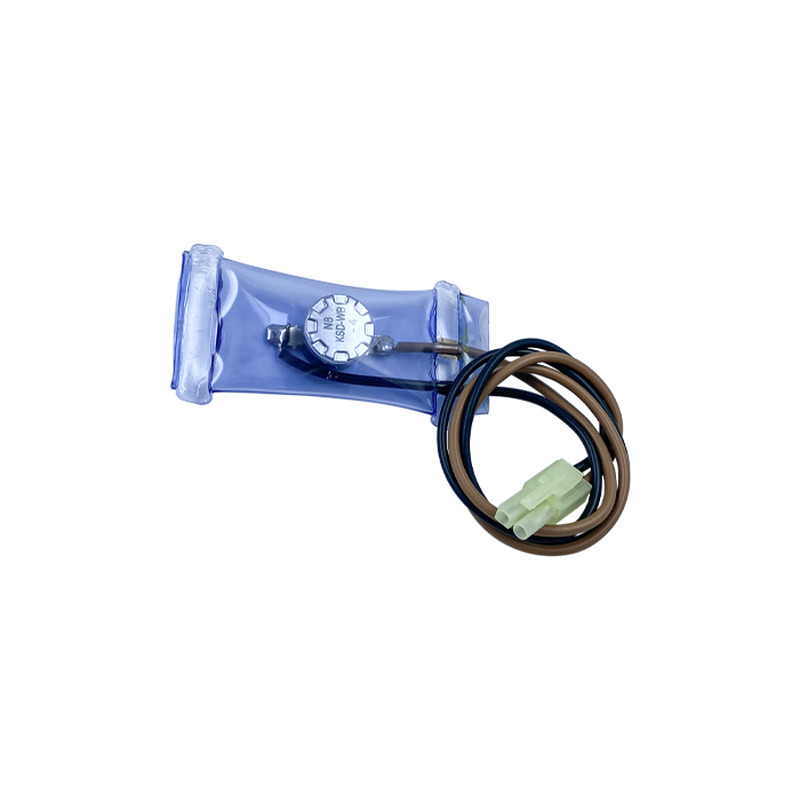

Датчик температуры No Frost для холодильника KSD3004, KSD-WB-4

Датчик температуры (тепловое реле) No Frost для холодильника KSD3004, KSD-WB-4

• размеры защитной оболочки - 37х72х15 мм
• подключение - разъем (2 контакта)
• длина провода (±10 мм) - 300 мм
• дополнительная информация - OPEN:8°С CLOSE:-4°С

Одним из важных элементов конструкции холодильного оборудования с системой No Frost является устройство,
необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое реле со встроенным
термопредохранителем (или без). Его задачей является контроль процесса оттаивания испарителя и защита
электрической цепи от короткого замыкания и превышения допустимой величины тока.

Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и
размыкание контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой
плавкую вставку, которая разрывает цепь при превышении максимально допустимой температуры. В
большинстве случаев все указанные элементы заключены в корпус из полимера, который залит компаундом
или находятся в герметичной защитной оболочке.

Также в качестве датчика температуры используются терморезисторы, через которые из блока управления
проходит электрический сигнал. При изменении температуры сопротивление датчика меняется, на что реагирует
управляющий модуль.

При выходе из строя датчик KSD-WB-2 не ремонтируется и заменяется на новый.
