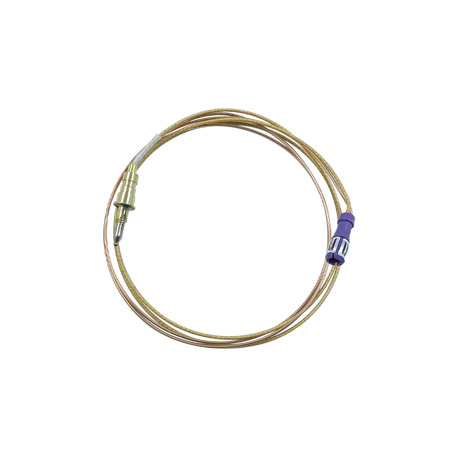

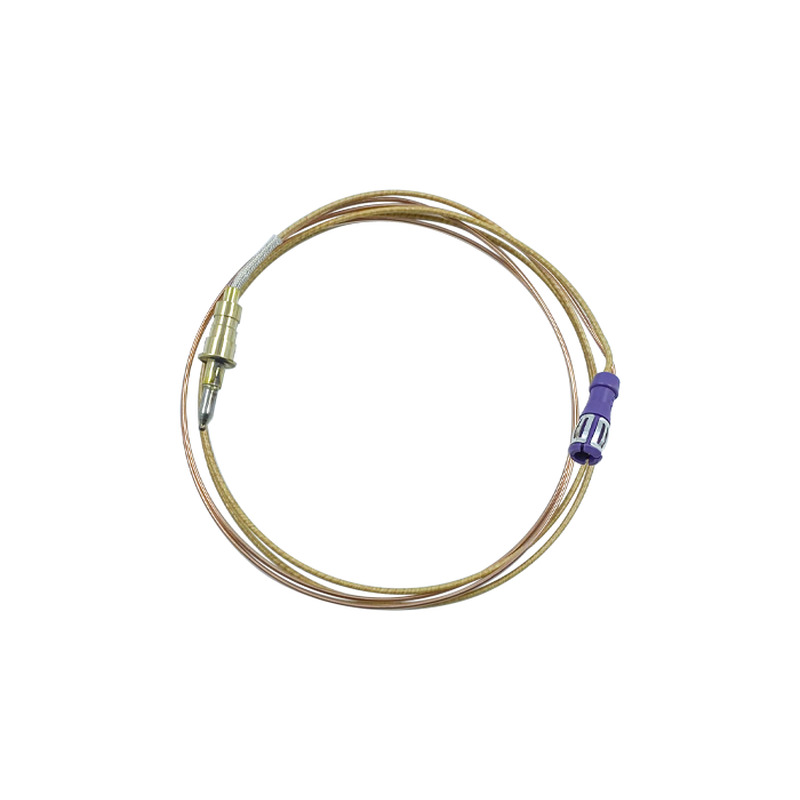

Термопара газ-контроль для газовой плиты Electrolux 3570563035 (750 мм)

Код: 21.3570563035

Термопара газ-контроль для газовой плиты Electrolux 3570563035 (750 мм)

Name: Термопара газ-контроль для газовой плиты Electrolux 3570563035 (750 мм)
Brand: Electrolux
Price: 1476 UAH
Availability: InStock

В наличии 1 од.

Производитель: Electrolux

Количество единиц:

Цена 1 476 грн

Характеристики

Состояние
Новое

Совместимость
Electrolux, Zanussi, AEG и другие

Назначение
Для духовых шкафов

Тип
Термопара

Подключение
Разъем типа "тюльпан"

Длина общая (±20 мм)
750 мм

Длина проводников (±10 мм)
695 мм

Длина датчика (±0,5 мм)
Общая 34 мм (4 мм + 3,3 мм + паз 2,2 мм + 3,4 мм + 4,5 мм + кольцо-упор 0,6 мм + 16 мм)

Размеры рабочей части наконечника
Ø 3,3 мм, длина 10 мм

Размер паза
Ø 5,3 мм, ширина 2,2 мм

Комплектация
Термопара - 1 шт.

Страна-производитель товара
Италия

Описание

Термопара газ-контроль для духовки Electrolux 3570563035

• подключение - разъем типа "тюльпан"
• длина общая (±20 мм) - 750 мм
• длина проводников (±20 мм) - 695 мм
• длина датчика (±0,5 мм) - общая 34 мм (4 мм + 3,3 мм + паз 2,2 мм + 3,4 мм + 4,5 мм + кольцо-упор 0,6 мм
+ 16 мм)
• размеры рабочей части наконечника - Ø 3,3 мм, длина 10 мм
• размер паза - Ø 5,3 мм, ширина 2,2 мм

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
