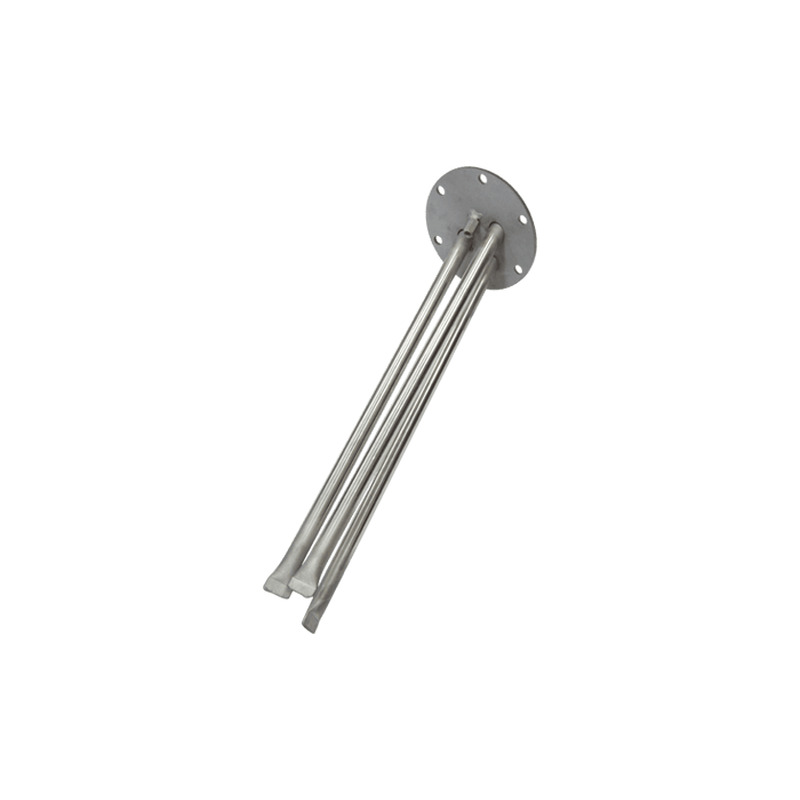

Фланец для бойлера под сухой тэн Bosch, D125 мм, L405 мм (цельная нержавейка)

Фланец под «сухие» тэны для бойлера Bosch, Siemens

ВНИМАНИЕ!

Марка стали, которая была использована для изготовления основы фланца - техническая нержавеющая сталь
08Х13 (аналог AISI 409). Присутствуют небольшие следы коррозии. Это обусловлено методом обработки,
которая осуществляется лазерной резкой. Из-за сверхвысоких температур в местах прохода лазерного луча
может разрушаться оксидная пленка или частично выгорать легирующие элементы. Но только в этих местах.
То есть края основания фланца имеют измененные свойства материала толщиной в доли миллиметра (коррозия
вследствие выгорания хрома) и на основной части материала это не сказывается, как и на использовании
самого фланца. Это является спецификой обработки данной марки стали да и многих других нержавеющих марок.

• трубки имеют небольшой наклон относительно основания фланца
• длина общая (±5 мм) - 400/460 мм (с учетом наклона)
• длина по гильзам (±5 мм) - 405 мм (3 гильзы)
• глубина посадки в бак (±5 мм) - 385 мм (с учетом наклона)
• диаметр фланца (±1 мм) - 125 мм
• диаметр гильзы под тэн (х2) - 13 мм (внутренний)
• диаметр гильзы под термодатчик - 11 мм (внутренний)
• крепление фланца - 6 отверстий Ø 8,9 мм (межцентровое расстояние 106 мм)
• крепление анода - отверстие с резьбой М6
• материал - трубки из нержавеющей стали, основание из нержавеющей стали (пескоструйная обработка)

Фланец бойлера - это конструктивный элемент водонагревательного прибора, который служит площадкой для
установки тэнов, анодов, термостатов и термореле. Фланец обеспечивает надежность и герметичность
соединения с корпусом бойлера, тем самым позволяя электрическим элементам работать без соприкосновения
с водой. Также не позволяет воде вытекать из бака водонагревателя наружу. Представляет собой
металлическую пластину (чаще всего круглой формы) с технологическими отверстиями. На пластине имеются
все нужные крепления для других компонентов бойлера.

Причин выхода из строя фланца бойлера не так много. Среди них:

- коррозия и разрушение структуры пластины при долгосрочной эксплуатации
- неправильный монтаж
- установка фланца не соответствующего водонагревателю

При первых признаках нарушения герметичности фланцевого соединения рекомендуется прекратить
использование техники до замены на новое изделие.
