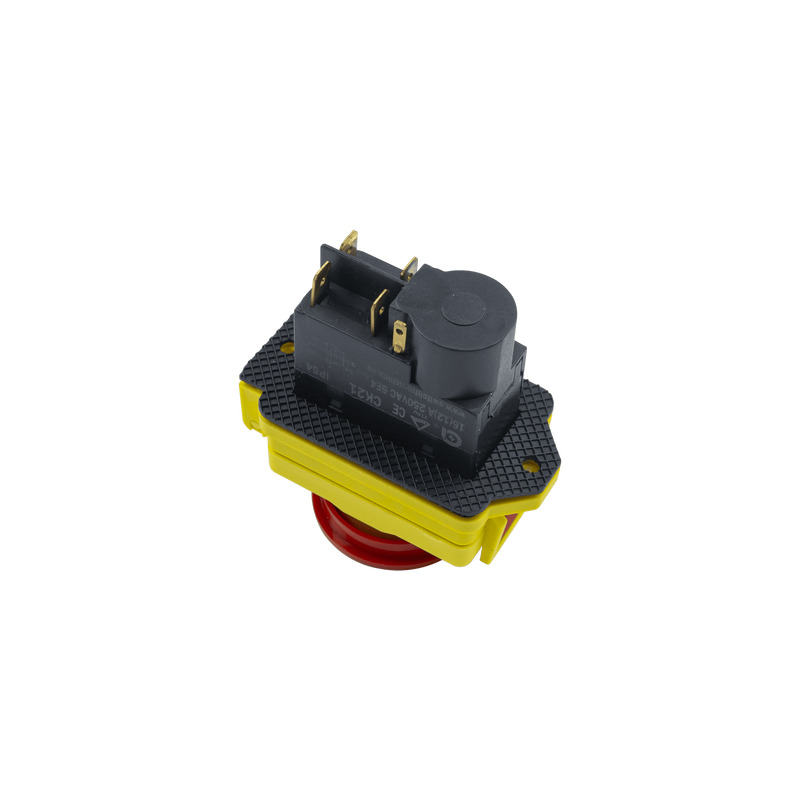

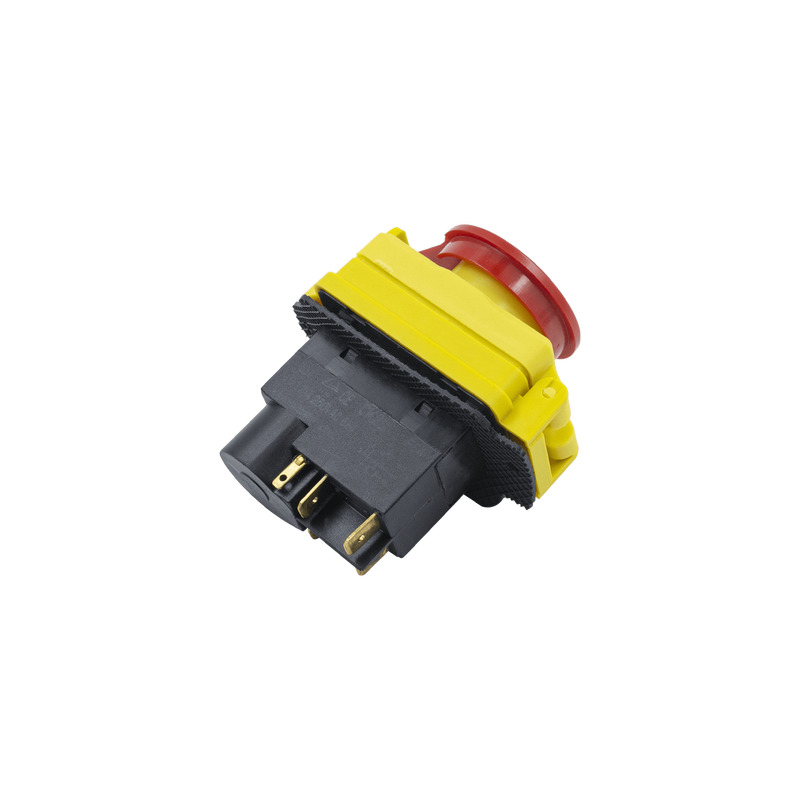

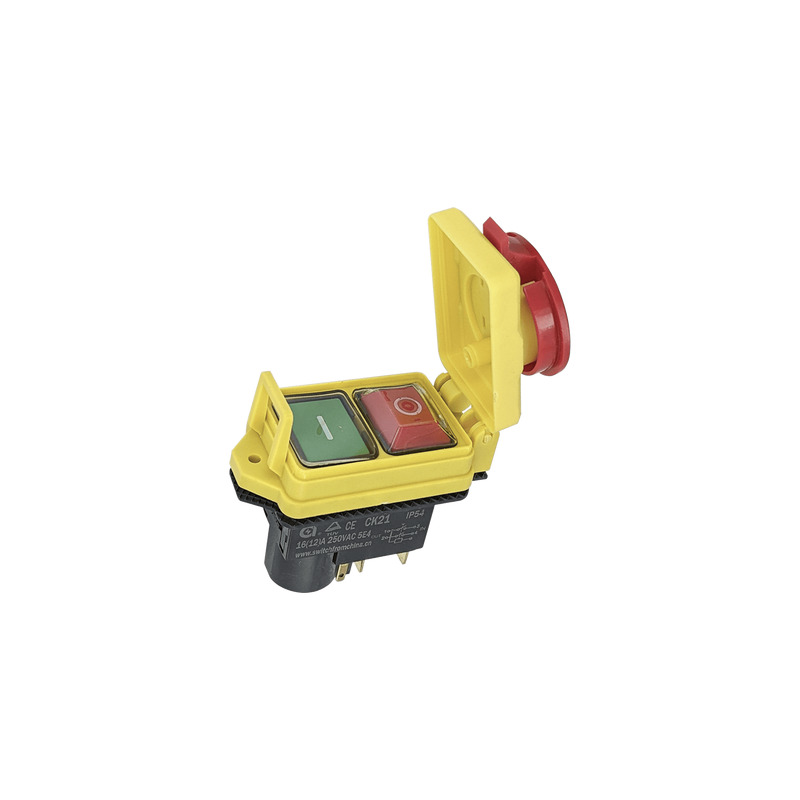

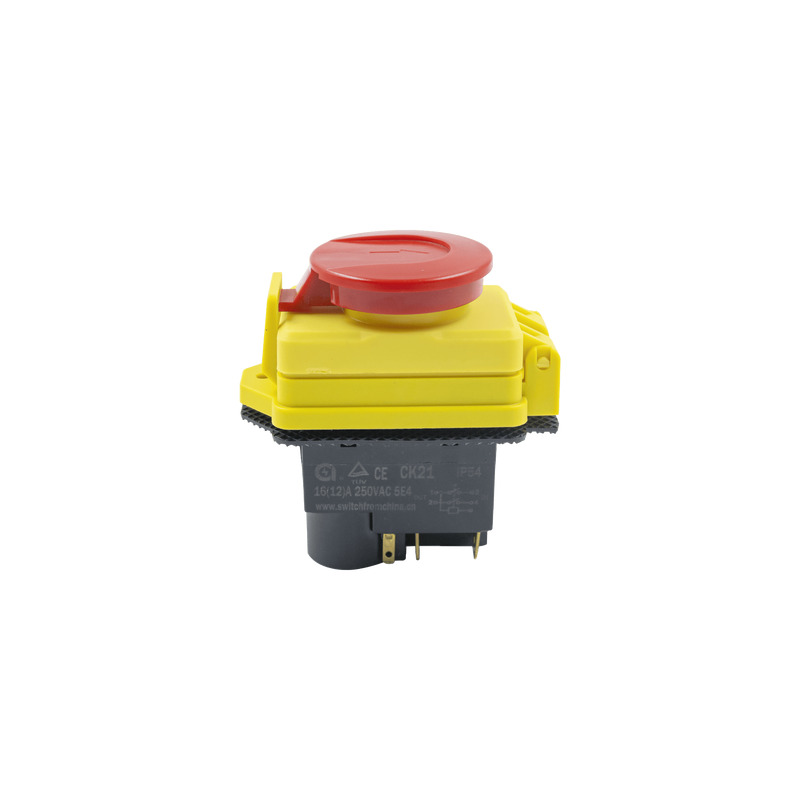

Кнопка для бетономешалки CK21D-5P, с крышкой 5 контактов

Кнопка для бетономешалки CK21D-5P, с крышкой (5 контактов)

• ток и напряжение - 16(12) А, ~250 В
• класс защиты от пыли и влаги - IP54
• подключение - 4 клеммы 6,3 мм + 1 клемма 2,8 мм
• размеры рамки/пластины (±2 мм) - 73х39 мм
• посадка кнопки (±1 мм) - 45х23х39 мм
• фиксация положения - нет
• крепление - 2 отверстия Ø 4 мм (межцентровое расстояние 62 мм)
• информация указанная на корпусе - CE CK21 IP54 16(12) А 250VAC 5E4

В бетономешалках могут использоваться различные типы кнопок для управления и контроля работы оборудования.
Наиболее распространены механические основные кнопки включения/выключения, кнопки выбора скорости и
направления вращения, посты аварийной остановки оборудования, электромагнитные переключатели и т. п.

Наиболее часто встречающимся типом кнопки является электромагнитный переключатель. Такой переключатель
(кнопка для бетономешалки, станка, кнопка-пускатель) предназначен для использования в
конструкциях, где необходима дополнительная безопасность и отсутствие случайного запуска оборудования. Это
совмещенный в одном корпусе электромагнитный пускатель и кнопочный пост, в котором при отключении питания
(даже при кратковременном) электрическая цепь разрывается и восстанавливается только при помощи ручного
запуска.

Принцип работы заключается в следующем. В корпусе находится магнитная катушка с нормально разомкнутыми
контактами и магнитопроводом, верхняя часть которого приподнята при помощи пружин. При нажатии на кнопку
пуска осуществляется подача питания на пускатель, в результате чего ток создает электромагнитное поле.
Подвижная часть магнитопровода притягивается и контакты замыкаются. Подается питание на нагрузку. При
отключении питания электромагнитное поле катушки исчезает и подвижная часть магнитопровода возвращается в
исходное положение. Контакты размыкаются. Таким образом питание на нагрузку не подается до очередного
ручного запуска.

Исправность кнопочного элемента управления - очень важный аспект работоспособности электрооборудования.
При выходе из строя кнопочного элемента настоятельно рекомендуется прекратить использование техники до
полного устранения поломки или замены на новый.
