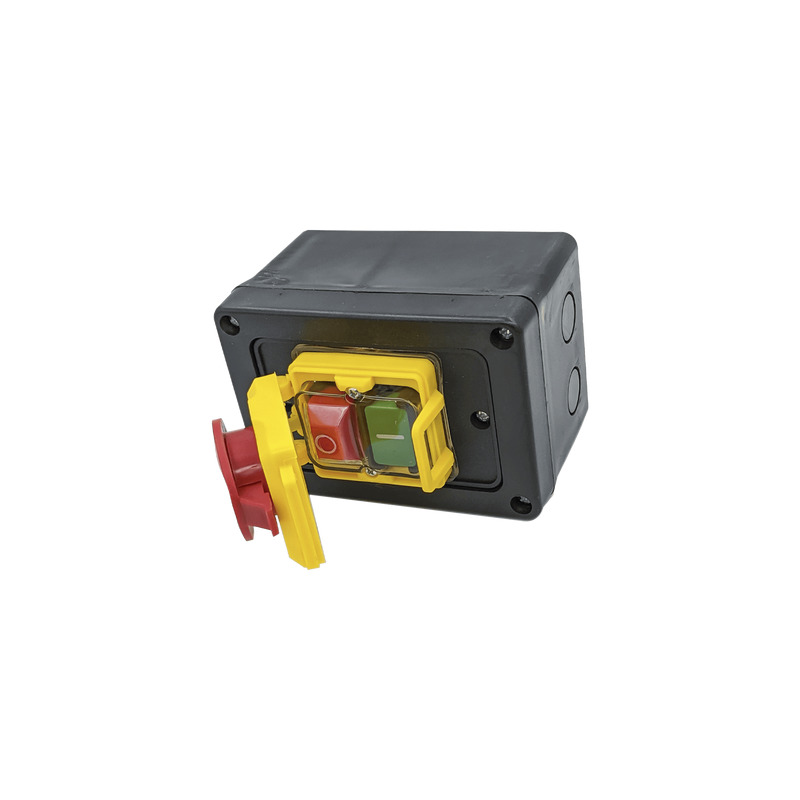

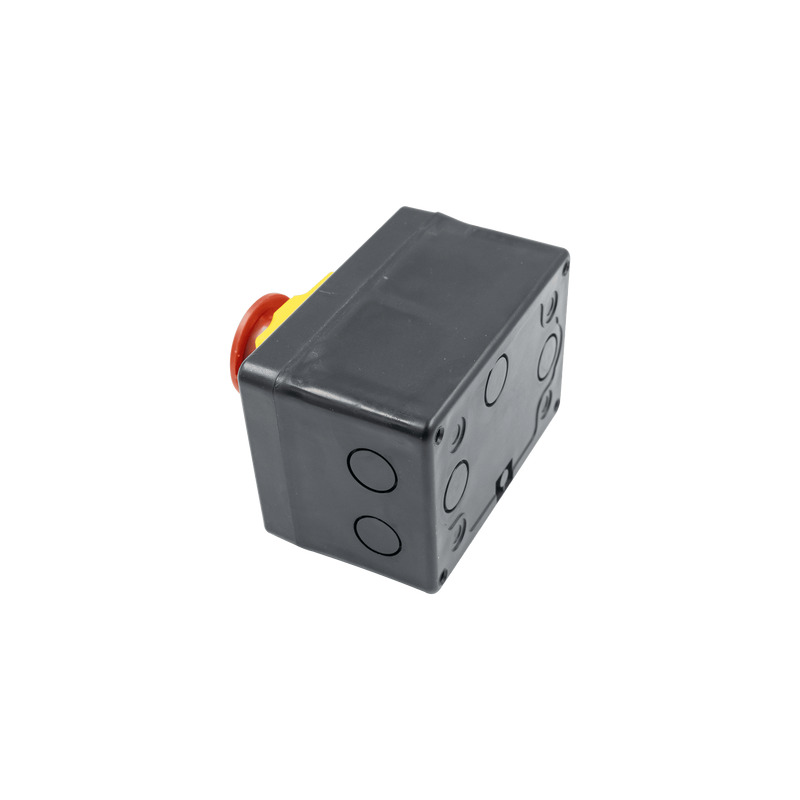

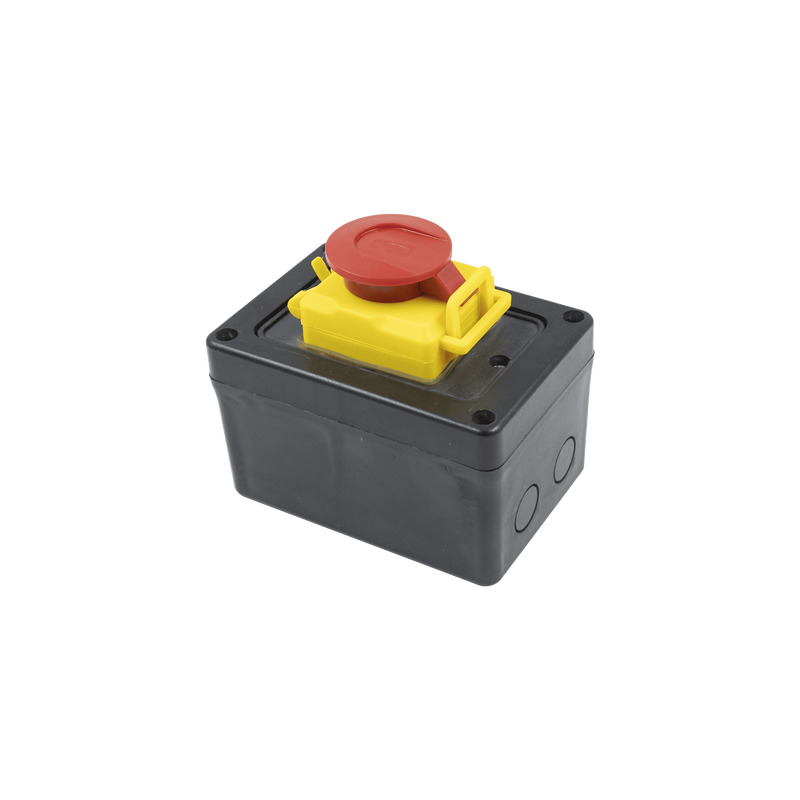

Кнопка для бетономешалки HCK5-4P, в корпусе с крышкой 4 контакта

Кнопка для бетономешалки HCK5-4P, в корпусе с крышкой (4 контакта)

• ток и напряжение - 10(8) А, ~250 В
• подключение - 4 клеммы 6,3 мм
• размеры корпуса (±2 мм) - 115х80х70 мм
• фиксация положения - нет
• крепление - 4 отверстия Ø 4,2 мм

В бетономешалках могут использоваться различные типы кнопок для управления и контроля работы оборудования.
Наиболее распространены механические основные кнопки включения/выключения, кнопки выбора скорости и
направления вращения, посты аварийной остановки оборудования, электромагнитные переключатели и т. п.

Наиболее часто встречающимся типом кнопки является электромагнитный переключатель. Такой переключатель
(кнопка для бетономешалки, станка, кнопка-пускатель) предназначен для использования в
конструкциях, где необходима дополнительная безопасность и отсутствие случайного запуска оборудования. Это
совмещенный в одном корпусе электромагнитный пускатель и кнопочный пост, в котором при отключении питания
(даже при кратковременном) электрическая цепь разрывается и восстанавливается только при помощи ручного
запуска.

Принцип работы заключается в следующем. В корпусе находится магнитная катушка с нормально разомкнутыми
контактами и магнитопроводом, верхняя часть которого приподнята при помощи пружин. При нажатии на кнопку
пуска осуществляется подача питания на пускатель, в результате чего ток создает электромагнитное поле.
Подвижная часть магнитопровода притягивается и контакты замыкаются. Подается питание на нагрузку. При
отключении питания электромагнитное поле катушки исчезает и подвижная часть магнитопровода возвращается в
исходное положение. Контакты размыкаются. Таким образом питание на нагрузку не подается до очередного
ручного запуска.

Исправность кнопочного элемента управления - очень важный аспект работоспособности электрооборудования.
При выходе из строя кнопочного элемента настоятельно рекомендуется прекратить использование техники до
полного устранения поломки или замены на новый.
