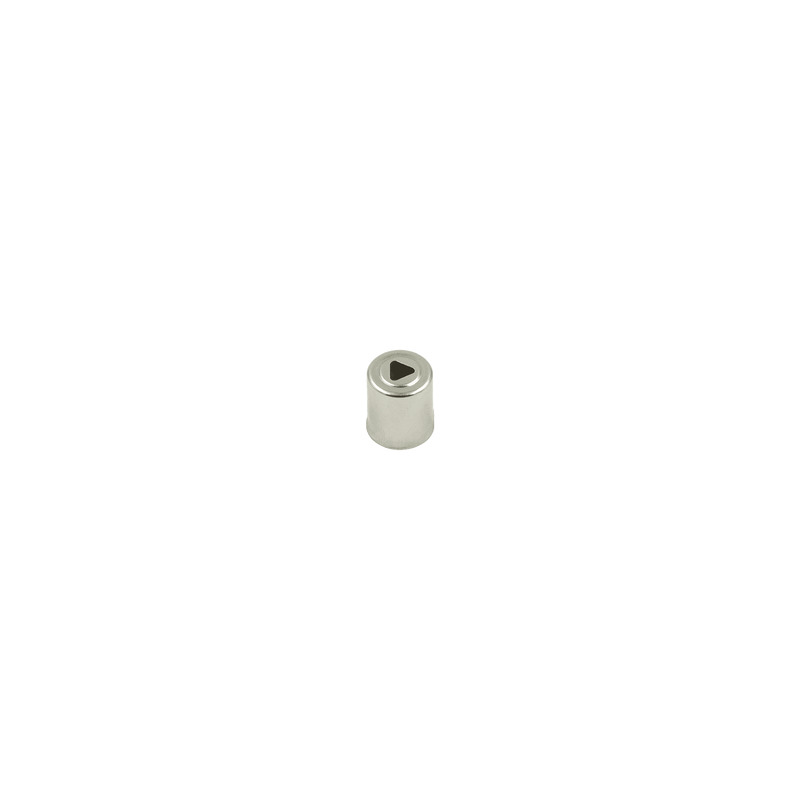

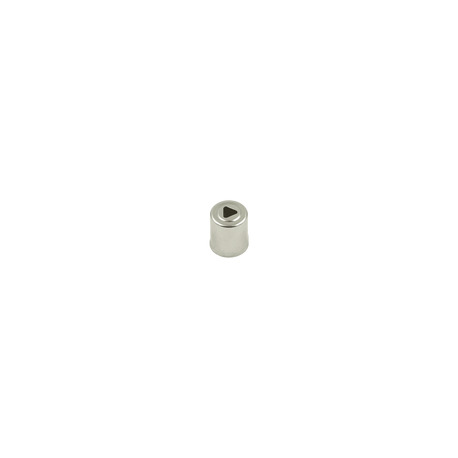

Колпачок магнетрона Panasonic, d=14 мм, h=17 мм (треугольное отверстие)

Колпачок магнетрона Panasonic

• диаметр посадки (±0,2 мм) - 14 мм
• наружный диаметр (±0,2 мм) - 14,5 мм
• высота - 17 мм
• выходное отверстие - треугольник с длиной стороны 6 мм

Колпачок антенны магнетрона - это металлическое изделие цилиндрической формы,
задачей которого является формирование электрической связи между вибратором и
стенками волновода, а также защита штенгеля антенны от деформаций и прогорания
в аварийных ситуациях. Если снять колпачок, то можно увидеть место спайки штенгеля
антенны. Изготавливаются примерно одинаковой формы и размеров. Главным отличием
является форма и диаметр выходного отверстия (круглое, треугольное, шестигранное и т. д.).
Также имеют разную высоту.

Главной причиной прогорания колпачка излучателя является:

- накопление сажи на слюде
- нарушение эксплуатационных норм пользования техникой
- перегрев магнетрона в следствии возврата СВЧ-волн на него

Работа без металлического колпачка возможна, но кратковременно, после чего магнетрон
перегреется и сработают защитные устройства. Настоятельно не рекомендуем игнорировать
неисправность, и своевременно заменять колпачок излучателя на новый.
