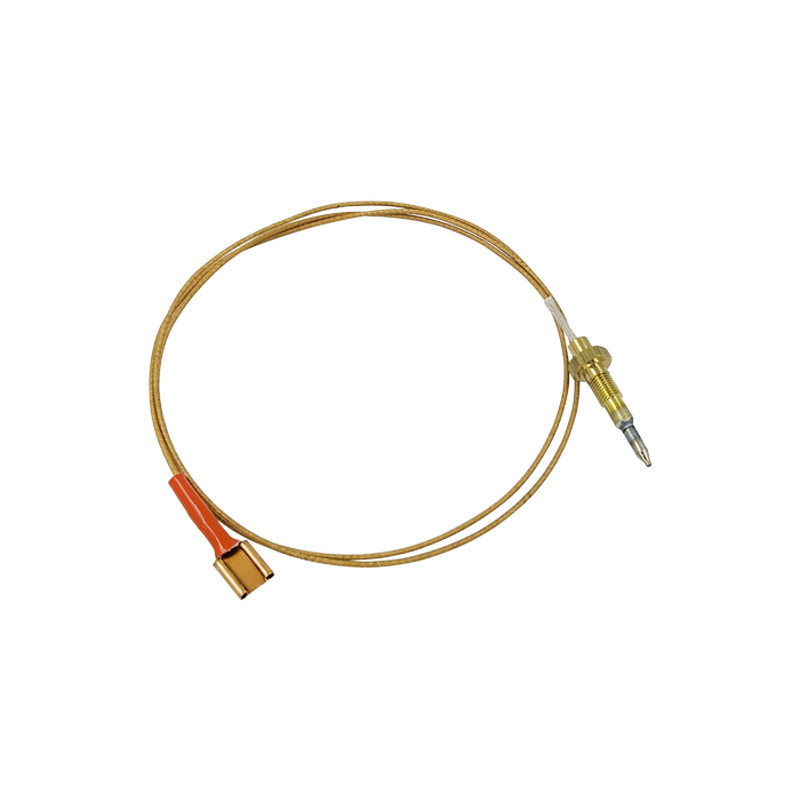

Термопара газ-контроль для газовой плиты Smeg, Ariston, Indesit C00074279, H4771 (900 мм)

Термопара газ-контроль для газовой плиты Smeg, Ariston, Indesit C00074279, H4771 (Whirlpool)

• подключение - разъем типа "мама" под 7,8 мм
• длина термопары общая (±20 мм) - 900 мм
• длина проводников (±20 мм) - 830 мм
• длина датчика (±0,5 мм) - общая 37,8 мм (4,9 мм + 3,5 мм шестигранник + 29,4 мм)
• размеры рабочей части наконечника - Ø 3,3 мм, длина 12 мм
• крепление - М6х0,75

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является
термопара, которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для
создания паяного соединения двух металлических элементов с разными физическими свойствами.
Такая спайка находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет
термоэлектрический эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне
достаточно для поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится
и ее не будет хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник
прекратится. Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-
электромагнитный клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
