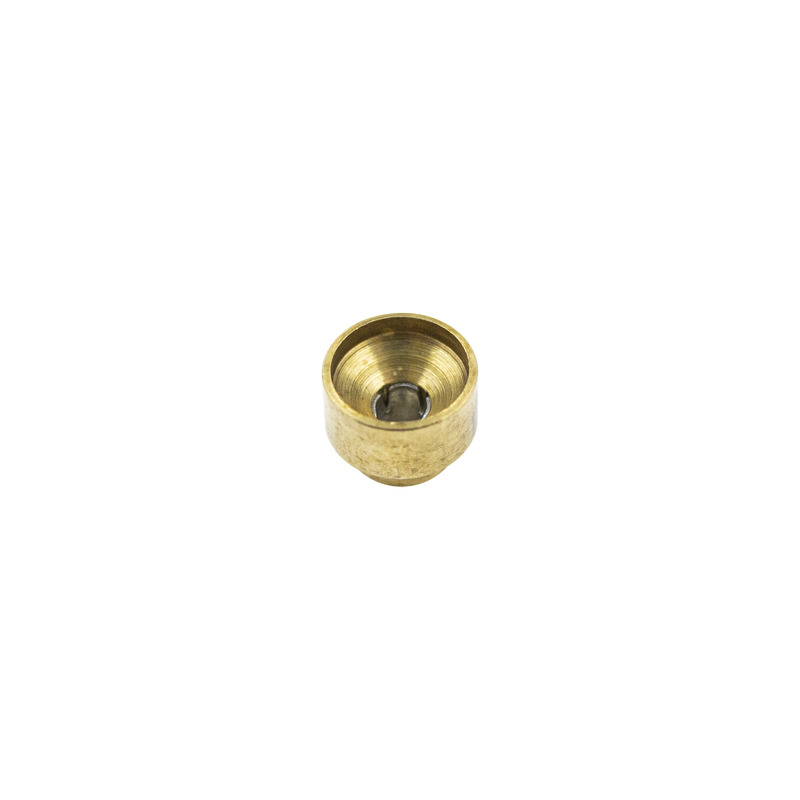

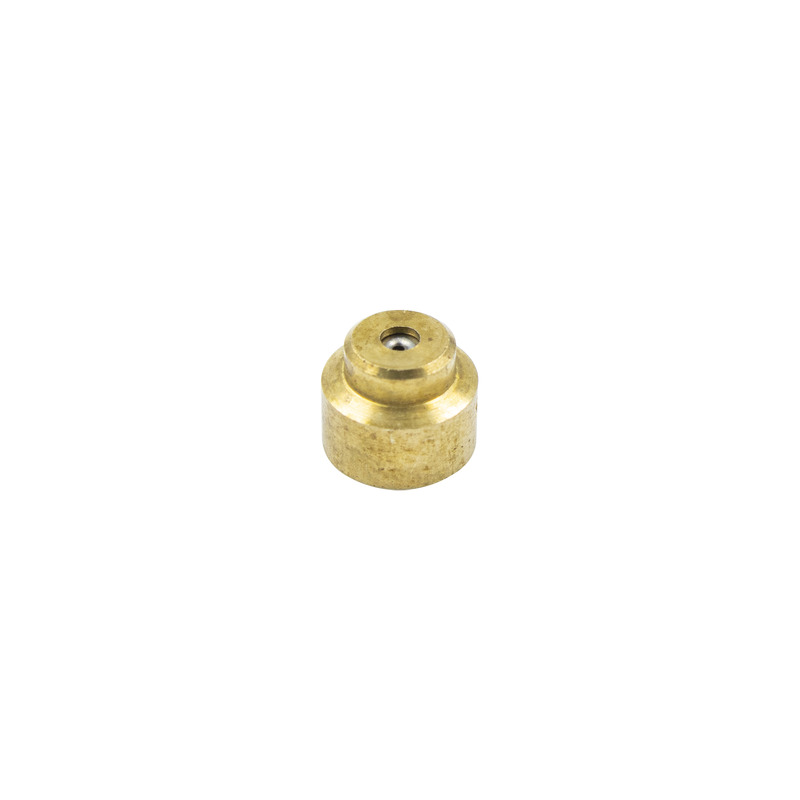

Инжектор (форсунка) пилотной горелки Галант 100-002 (серия 1443) 0.50 мм

Инжектор (форсунка) пилотной горелки Галант 100-002 (серия 1443)

• диаметр наружный - 8 мм
• длина - 6,6 мм
• диаметр установки во втулку - 6,6 мм
• диаметр сопла - 0,50 мм

Инжектор (форсунка, жиклер) запальной горелки - это составляющая часть устройства запальной горелки,
которая подает направленную струю газа в корпус эжектора устройства. Состоит из латунного корпуса и
вставки с соплом определенного диаметра.

Инжектор участвует в следующем процессе. Газ, выходя из газового клапана, проходит по медному
трубопроводу и направляется в запальник. В нем поток газа упирается в инжектор и через сопло
специальной вставки преобразуется в направленную струю, которая смешивается с воздухом.
Полученная струя газовоздушной смеси отправляется к соплу (или соплам) эжектора, на выходе
которого она поджигается искровым электродом.

Существуют разнообразнейшие конструкции инжекторов запальных горелок. Все зависит от
используемой системы автоматики, газогорелочного устройства, вида газового оборудования,
условий использования и т. д.

Частыми причинами неисправности инжектора пилотной горелки можно назвать:

- засорение или выгорание вставки с соплом;
- нарушение герметичности соединений;
- неправильная установка

Такое изделие практически неремонтопригодно, поэтому зачастую требует полной замены.
