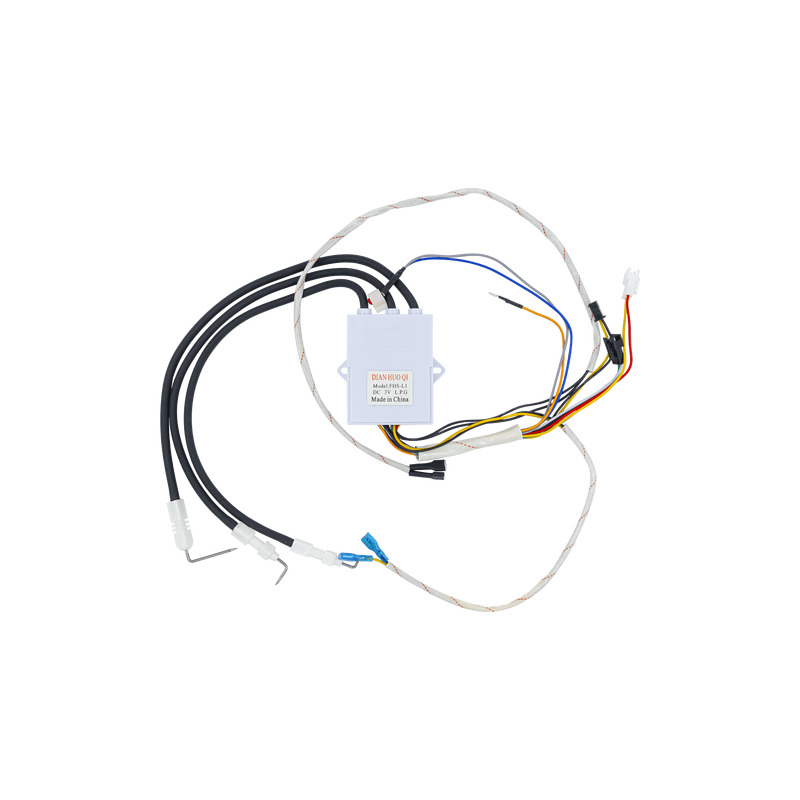

Блок управления и розжига для колонки, №1

Блок управления и розжига для колонки, №1

Внимание!

Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки.
Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые
необходимо обратить внимание!

• питание ~3 В - 2 провода с клеммами 4,8 мм типа "мама", длина 360 мм (±10 мм)
• заземление ("масса") - провод с кольцевой клеммой под болт М4, длина 200 мм (±10 мм)
• подключение газового клапана - 3 провода с фишкой на 3 контака, длина 170 мм (±10 мм)
• подключение микропереключателя - 2 провода с фишкой на 2 контакта, длина 220 мм (±10 мм)
• подключение датчика NTC - 2 провода с фишкой на 2 контакта, длина 190 мм (±10 мм)
• лампочка индикации - 2 провода длиной 320 мм (±10 мм)
• подключение датчиков - 2 раздельных провода с клеммами 6,3 мм типа "мама", длина 590 мм (±10 мм)

• 2 электрода розжига (HV1, HV2) - длина с проводом общая 320 мм (±10 мм)
• электрод ионизации (S) - длина с проводом общая 320 мм (±10 мм)
• длина наконечника электрода - 31,5 мм (S), 14 мм (HV1, HV2)

• размеры корпуса (±2 мм) - 69х55х29 мм
• крепление - 2 отверстия 4х5,5 мм с межцентровым расстоянием 61 мм

Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные
катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой
колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для
влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену
комплектных компонентов этой платы. Поэтому в большинстве случаев требует полной замены.
