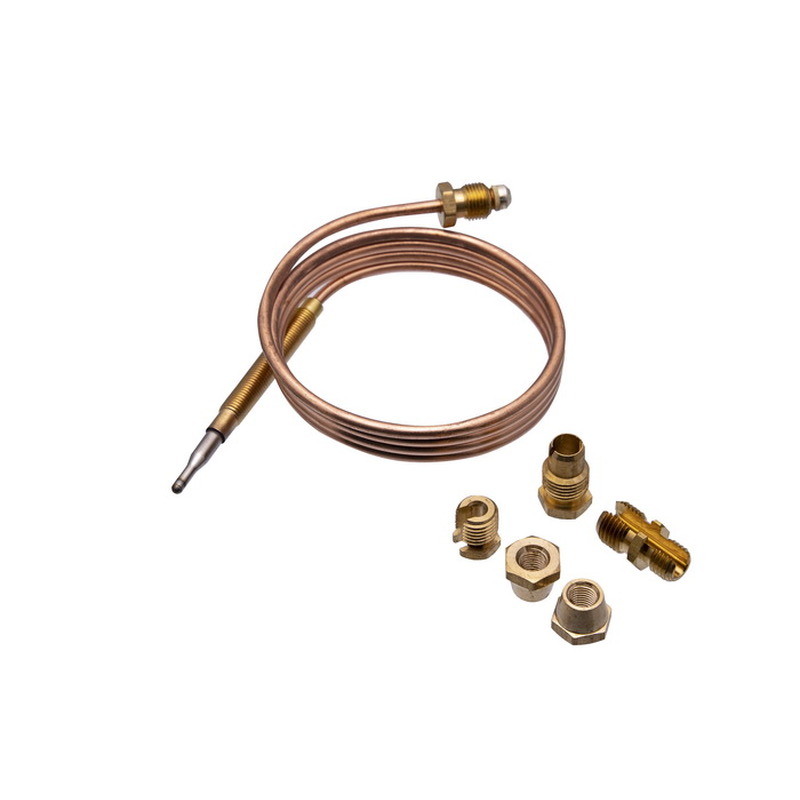

Термопара газ-контроль для газовой плиты универсальная
• в комплекте 2 гайки и 3 переходника с резьбами М9х1,0, М10х1,0, М8х1,0+М10х1,0
• подключение - муфта с резьбой ---, длина 11 мм
• длина термопары общая (±10 мм) - 600 мм
• длина проводников (±10 мм) - 520 мм
• длина датчика общая - 61 мм
• резьбовая часть - М6х0,75, длина 35 мм
• размеры рабочей части наконечника - Ø 4 и 2,5 мм, длина 16,5 мм
Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является
термопара, которая есть практически в каждой газовой колонке, котле и духовке.
Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для
создания паяного соединения двух металлических элементов с разными физическими свойствами.
Такая спайка находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет
термоэлектрический эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне
достаточно для поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится
и ее не будет хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник
прекратится. Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-
электромагнитный клапан".
Преимуществами использования такого датчика являются:
- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации
В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
