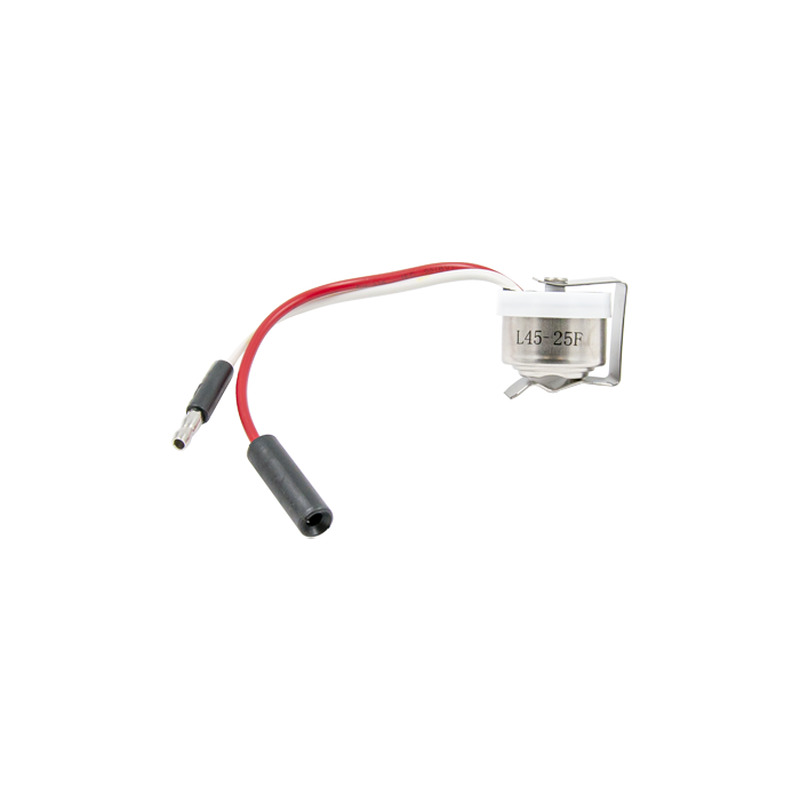

Датчик (тепловое реле) No Frost для холодильника 150FR01
• размеры корпуса - Ø 29 мм, высота 22,5 мм
• подключение - 2 провода с круглыми клеммами ("папа" 4,3 мм + "мама" 4,6 мм)
• длина провода - 115 и 90 мм
• замыкание контактов -4°С, размыкание контактов +7°С
Одним из важных элементов конструкции холодильного оборудования с системой No Frost является
устройство, необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое
реле со встроенным термопредохранителем. Его задачей является контроль процесса оттаивания
испарителя и защита электрической цепи от короткого замыкания и превышения допустимой величины тока.
Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и размыкание
контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой плавкую
вставку, которая разрывает цепь при превышении максимально допустимой температуры. В большинстве
случаев все указанные элементы заключены в корпус из полимера, залитый компаундом.
Также в качестве датчика температуры используются терморезисторы, через которые из блока управления проходит
электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и реагирует
управляющий модуль.
При аварийном срабатывании датчик 150FR01 не ремонтируется и заменяется на новый.
