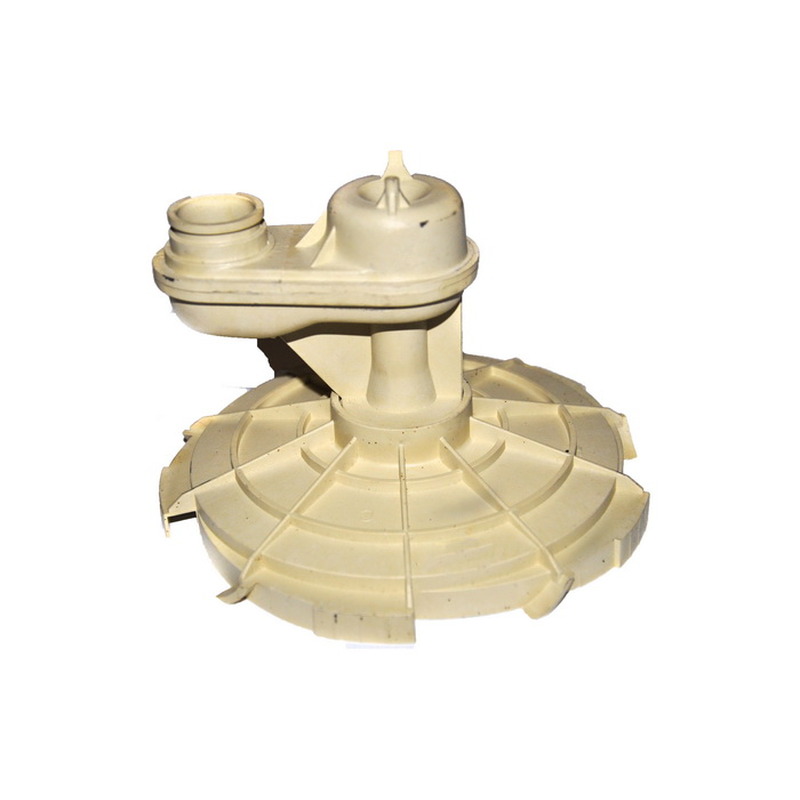

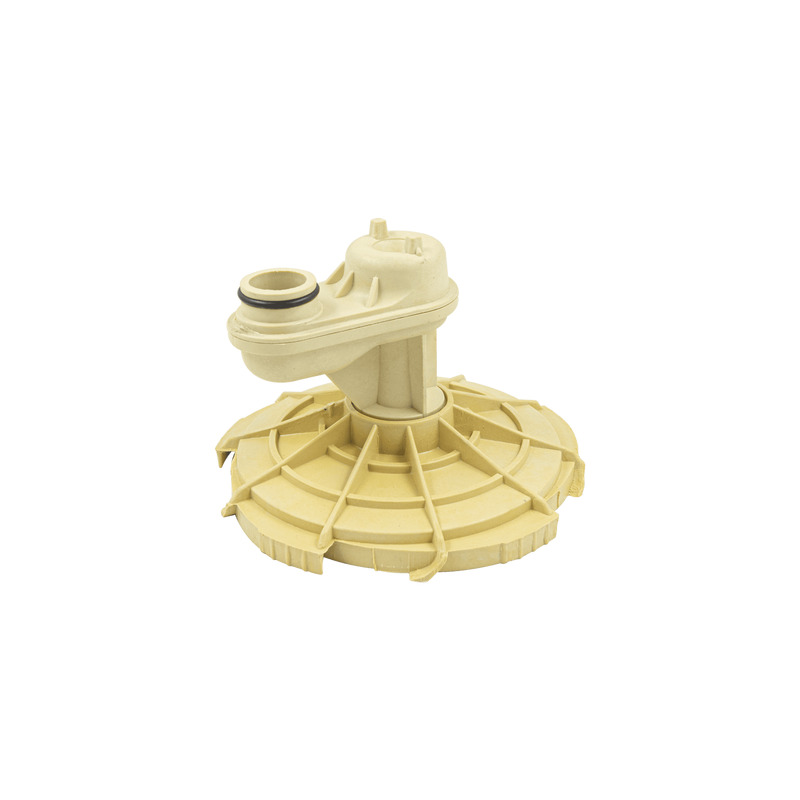

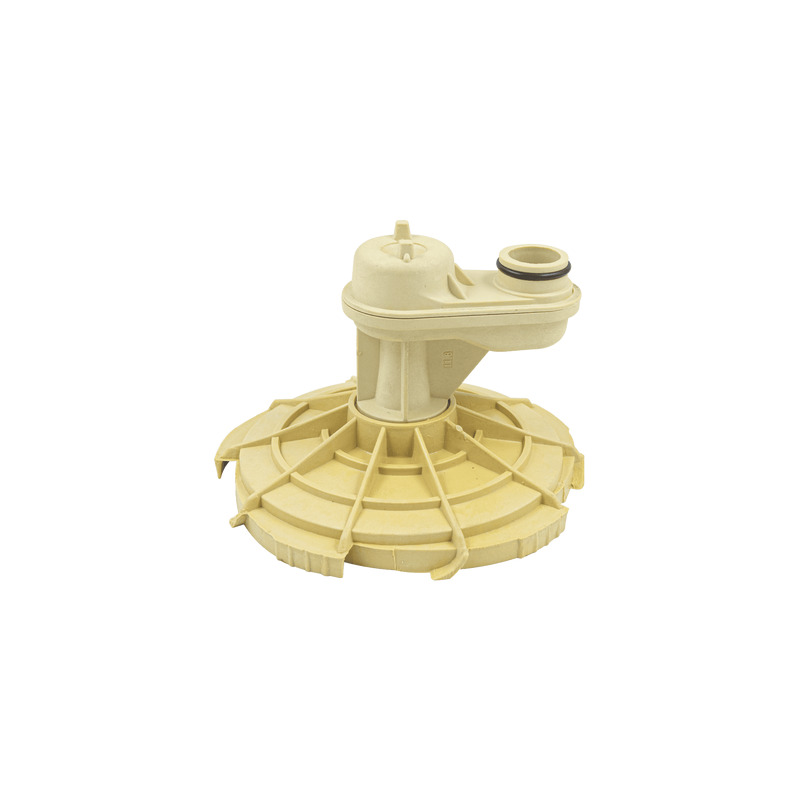

Эжектор (диффузор) для насоса 03.121, JY-1000, JET-100S

Код: 03.121

Эжектор (диффузор) для насоса 03.121, JY-1000, JET-100S

Name: Эжектор (диффузор) для насоса 03.121, JY-1000, JET-100S
Brand: Без бренда
Price: 351 UAH
Availability: InStock

В наличии 3 од.

Производитель: Без бренда

Количество единиц:

Цена 351 грн

Характеристики

Состояние
Новое

Совместимость
Einhell, Ocean, Sprut, Optima, Omnigena, Днипро-М

Назначение
Для насосов

Тип
Запчасти

Диаметр раструба всасывания трубки Вентури
22 мм (внутренний), 30 мм (наружный)

Диаметр форсунки (сопла) ±1 мм
9 мм

Диаметр под крыльчатку (±1 мм)
137 мм

Наружный диаметр эжектора (±2 мм)
164 мм

Общая ширина эжектора (±2 мм)
120 мм (до выступов)

Количество предметов, шт
1

Страна-производитель товара
Китай

Дополнительные характеристики

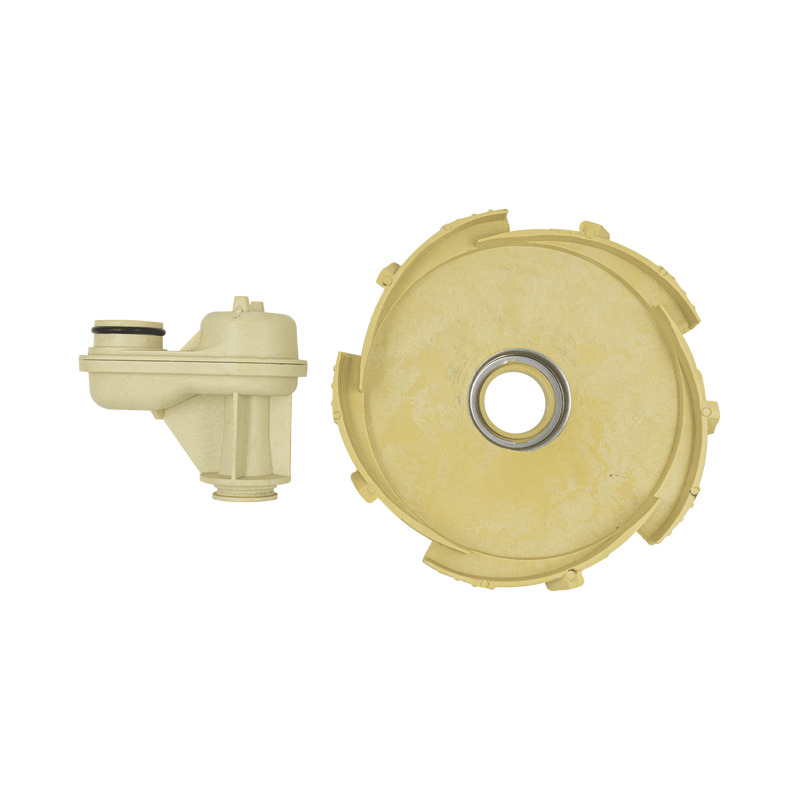

Разборной (диффузор + трубка Вентури). Цвет может отличаться

Описание

Эжектор (диффузор) для насоса JY-1000, JET-100S

• диаметр раструба всасывания трубки Вентури (±1 мм) - 22 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) ±1 мм - 9 мм
• диаметр под крыльчатку (±1 мм) - 137 мм
• наружный диаметр эжектора (±2 мм) - 164 мм
• общая ширина эжектора (±2 мм) - 120 мм (до выступов)

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части
насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого
устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных
механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в
напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую
энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под
давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию,
одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.

Совместимые модели (17)
