Код: 03.120

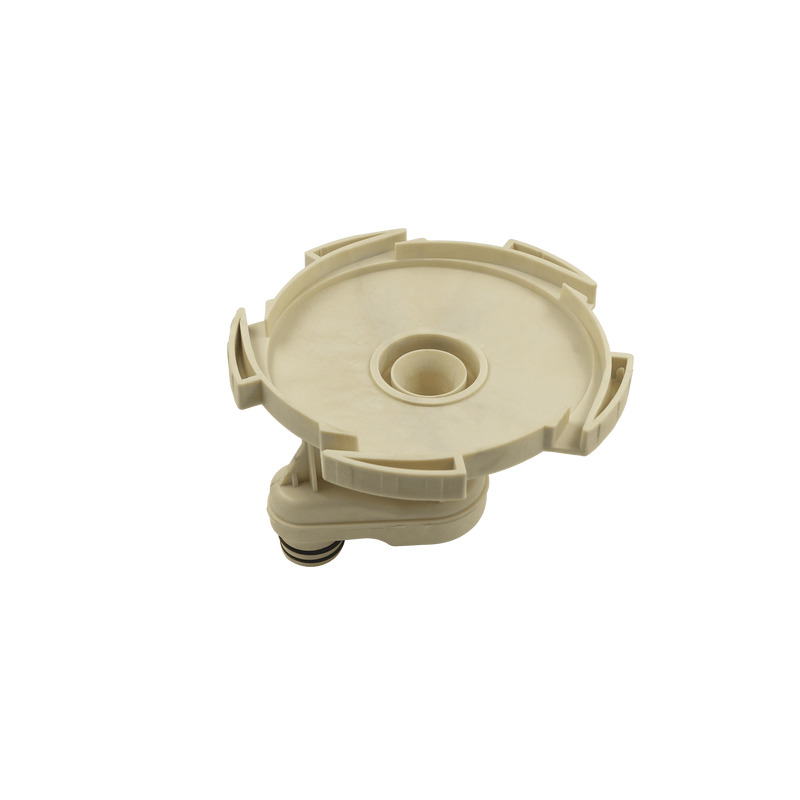

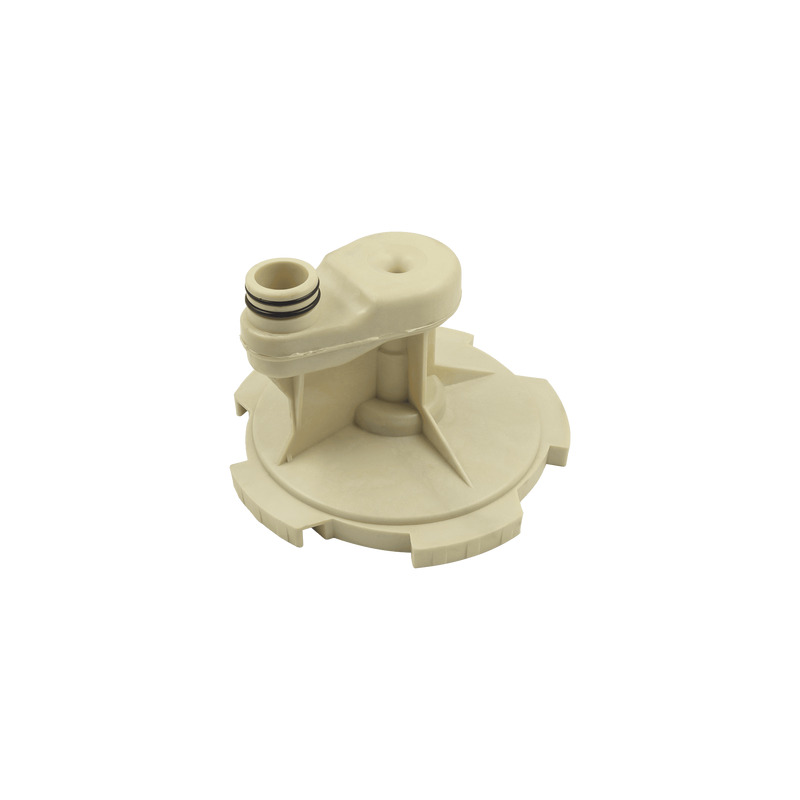

Эжектор (диффузор) для насоса 03.120, Sprut AUJS 110, Ocean Jet 80
Характеристики
Состояние
Новое
Совместимость
Karcher, Ocean, Sprut, Metabo и другие
Назначение
Для насосов
Тип
Запчасти
Диаметр раструба всасывания трубки Вентури
22 мм (внутренний), 30 мм (наружный)
Диаметр форсунки (сопла) ±1 мм
9 мм
Диаметр под крыльчатку (±1 мм)
132 мм
Наружный диаметр эжектора (±2 мм)
164 мм
Общая ширина эжектора (±2 мм)
105 мм
Количество предметов, шт
1
Страна-производитель товара
Украина
Дополнительные характеристики
Неразборной. Цвет может отличаться
Описание
Эжектор (диффузор) для насоса Sprut AUJS 110, Ocean Jet 80
• диаметр раструба всасывания трубки Вентури (±1 мм) - 22 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) ±1 мм - 9 мм
• диаметр под крыльчатку (±1 мм) - 132 мм
• наружный диаметр эжектора (±2 мм) - 164 мм
• общая ширина эжектора (±2 мм) - 105 мм
Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части
насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого
устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных
механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в
напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую
энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под
давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию,
одновременно втягивая за счет пониженного давления на выходе.
Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
• диаметр раструба всасывания трубки Вентури (±1 мм) - 22 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) ±1 мм - 9 мм
• диаметр под крыльчатку (±1 мм) - 132 мм
• наружный диаметр эжектора (±2 мм) - 164 мм
• общая ширина эжектора (±2 мм) - 105 мм
Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части
насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого
устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных
механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в
напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую
энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под
давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию,
одновременно втягивая за счет пониженного давления на выходе.
Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
Совместимые модели (5)
- Karcher BPP 4000/48
- Karcher BPP 3000/42 (1.645-289.0)
- Sprut AUJS 110
- Ocean Jet 80
- Metabo HWW 3000/20 S
