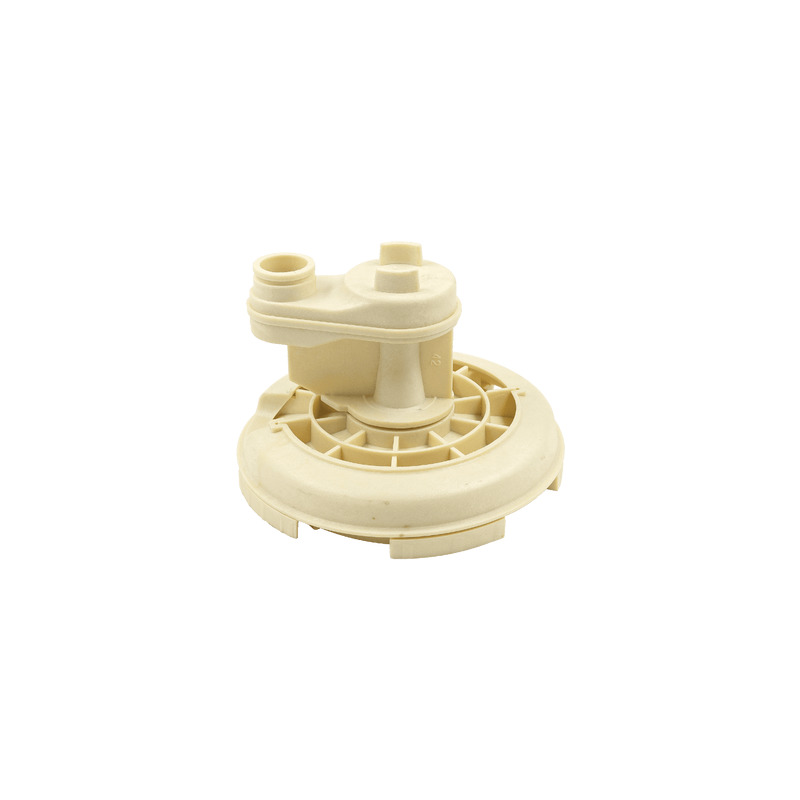

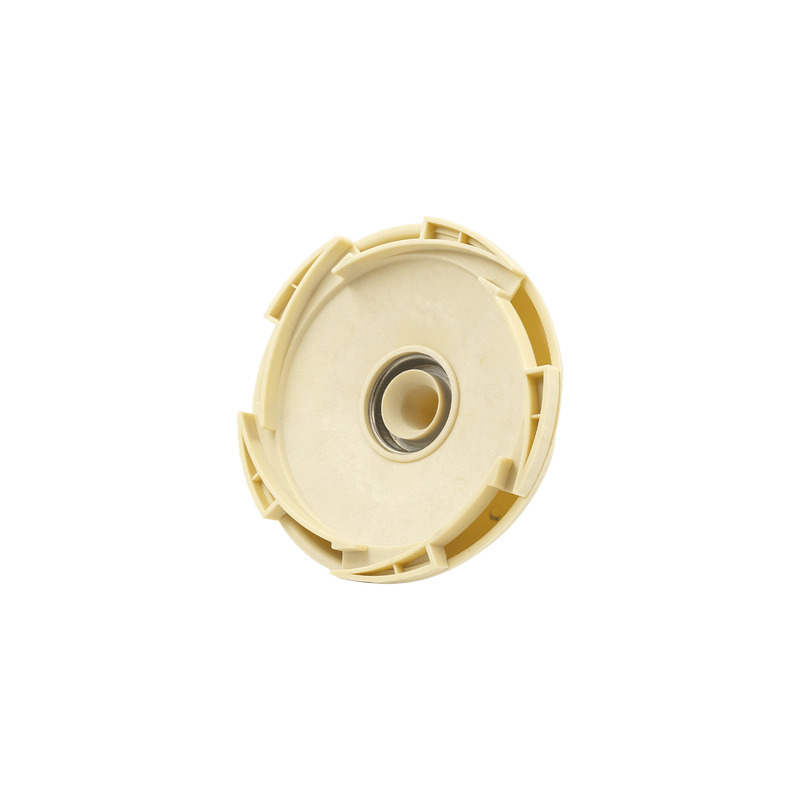

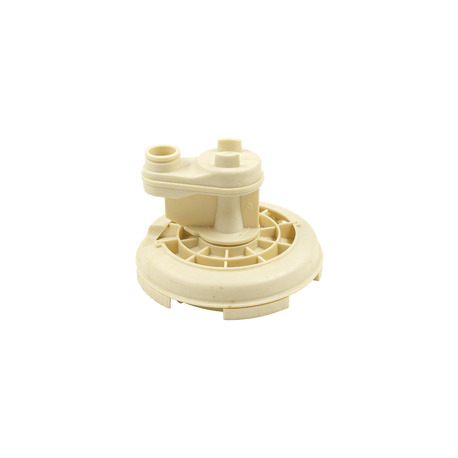

Эжектор (диффузор) для насоса 03.107, JS1000 Kenle

Эжектор (диффузор) для насоса JS1000 Kenle

• диаметр раструба всасывания трубки Вентури (±1 мм) - 23 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) ±1 мм - 10 мм
• диаметр под крыльчатку (±1 мм) - 130 мм
• наружный диаметр эжектора (±2 мм) - 165 мм
• общая ширина эжектора (±2 мм) - 113 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части
насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого
устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных
механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в
напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую
энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под
давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию,
одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
