Фланец (опора барабана) для стиральной машины Ardo, Ariston 236004700, COD.089, лыски (ведущий)

Код: 01.COD.089

Фланец (опора барабана) для стиральной машины Ardo, Ariston 236004700, COD.089, лыски (ведущий)

В наличии 1 од.

420 грн

Характеристики


Состояние
Новое


Совместимость
Ardo, Kaiser


Назначение
Для стиральной машины


Тип
Опора барабана


Диаметр основания (±1 мм)
129 мм


Диаметры вала
24,3-20-11,5х16 мм (от основания к окончанию вала)


Высота вала от основания
37,6 мм


Высота фланца общая (±1 мм)
60 мм


Отверстие в валу
С резьбой М8, глубина 28,4 мм


Крепление шкива к фланцу
5х16 мм (2 лыски)


Крепление фланца к барабану
6 отверстий Ø 5,3 мм (межцентровое расстояние 110 мм)


Материал
Материал основания - алюминиевый сплав, материал вала - сталь


Комплектация

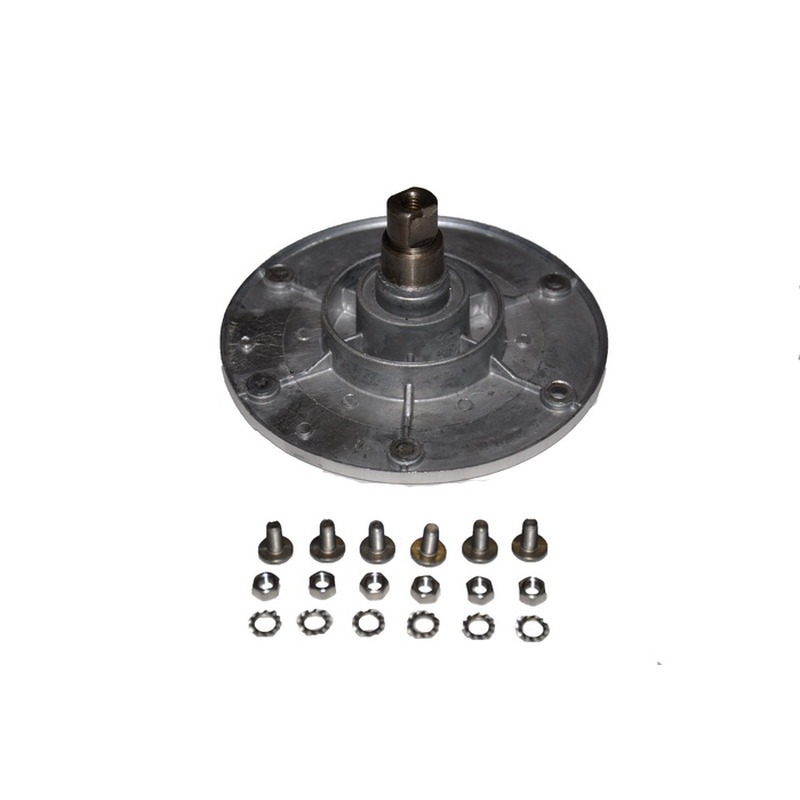

Представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)


Страна-производитель товара
Италия


Дополнительные характеристики
Ведущий. Для стиральных машин с вертикальной загрузкой белья
Описание
Фланец (опора барабана) для стиральной машины Ardo 236004700 (EBI COD.089)

• ведущий
• для стиральных машин с вертикальной загрузкой
• комплектация представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)

• диаметр основания (±1 мм) - 129 мм
• диаметры вала - 24,3-20-11,5х16 мм (от основания к окончанию вала)
• высота вала от основания - 37,6 мм
• высота фланца общая (±1 мм) - 60 мм
• отверстие в валу - с резьбой М8, глубина 28,4 мм
• крепление шкива к фланцу - 5х16 мм (2 лыски)
• крепление фланца к барабану - 6 отверстий Ø 5,3 мм (межцентровое расстояние 110 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.
Совместимые модели (11)
  • Ardo T80X
  • Ardo TL1000EXPL
  • Ardo TL1000XPL
  • Ardo TL600X
  • Ardo TL600XPL
  • Ardo TL800EX
  • Ardo TL800EXPL
  • Ardo TL800X
  • Ardo TL800X-1
  • Ardo TL800X-1PL
  • Kaiser W40.10TLTe
