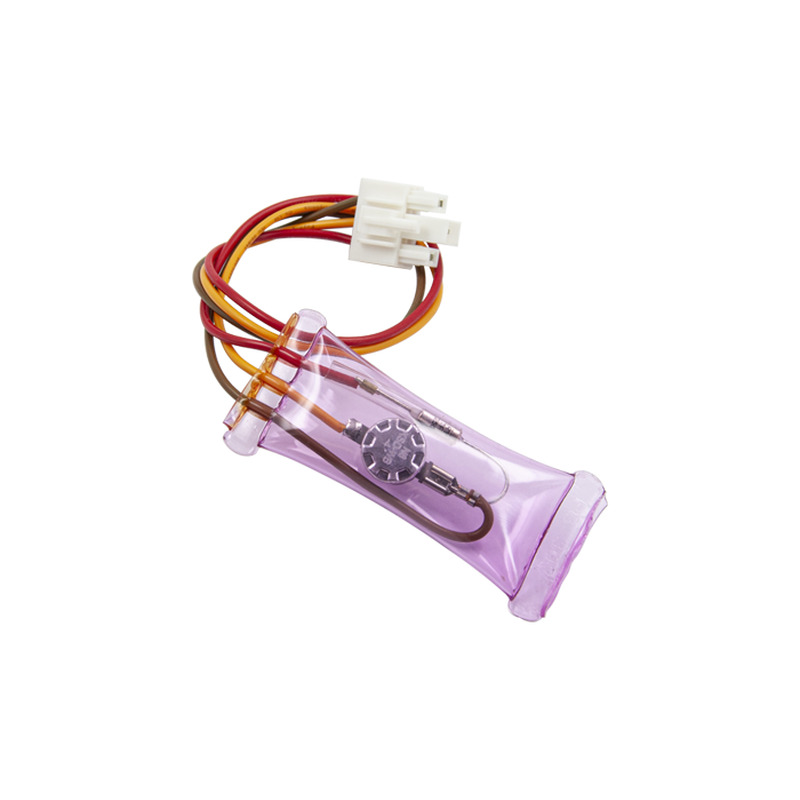

Датчик (тепловое реле) No Frost для холодильника KSD3002 (с термопредохранителем)
• размеры защитной оболочки - 41х90х19 мм
• подключение - разъем (3 контакта)
• длина провода - 280 мм
• с термопредохранителем 72 °С,10 А
Одним из важных элементов конструкции холодильного оборудования с системой No Frost является
устройство, необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое
реле со встроенным термопредохранителем. Его задачей является контроль процесса оттаивания
испарителя и защита электрической цепи от короткого замыкания и превышения допустимой величины тока.
Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и размыкание
контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой плавкую
вставку, которая разрывает цепь при превышении максимально допустимой температуры. В большинстве
случаев все указанные элементы заключены в корпус из полимера, залитый компаундом.
Также в качестве датчика температуры используются терморезисторы, через которые из блока управления проходит
электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и реагирует
управляющий модуль.
При аварийном срабатывании датчик KSD3002 не ремонтируется и заменяется на новый.
