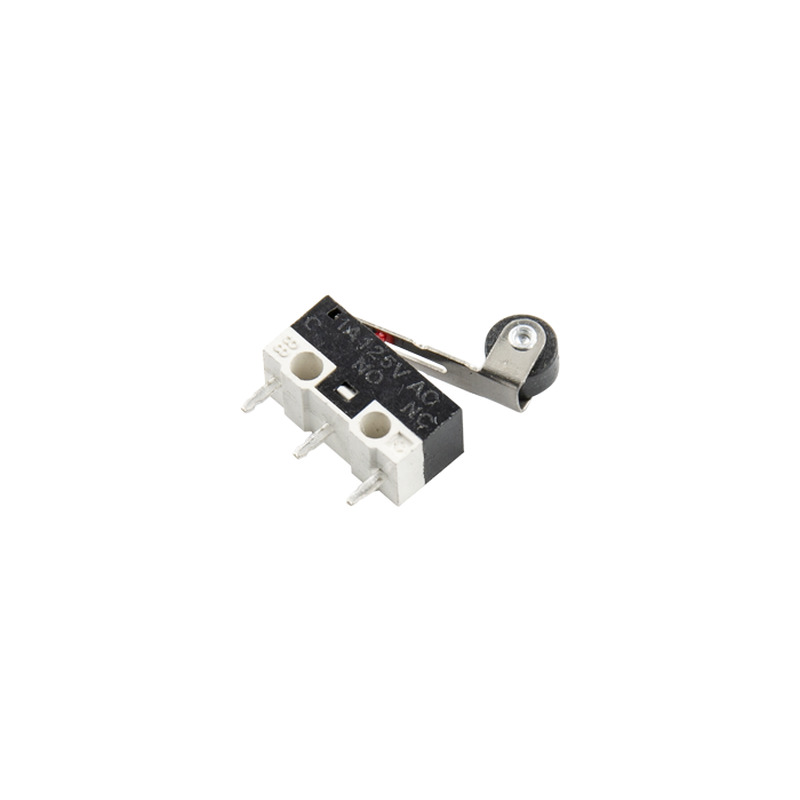

Концевик для печатных плат KW10-Z4P 1A (3 pin под пайку DIP)

Код: 07.KW10-Z4P

Концевик для печатных плат KW10-Z4P 1A (3 pin под пайку DIP)

Name: Концевик для печатных плат KW10-Z4P 1A (3 pin под пайку DIP)
Brand: Без бренда
SKU: 07.KW10-Z4P
Price: 22.00 UAH
Availability: InStock

В наличии 54 од.

Производитель: Без бренда

Цена при заказе:

От 10 шт - 18 грн

От 30 шт - 15 грн

От 50 шт - 13 грн

Количество единиц:

Минимальная сумма заказа 100 грн

Цена 22 грн

Характеристики

Состояние
Новое

Совместимость
Универсальный

Назначение
Для микроволновой печи

Тип
Концевой переключатель

Серия/типоразмер
KW10

Кколичество положений
2, в исходном состоянии C-NC - замкнут, C-NO - разомкнут, в рабочем состоянии - наоборот

Контактные группы
SPDT (1NO + 1NC) - 3 контакта

Шаг контактов (Pitch)
Стандартный для монтажа в отверстия печатной платы

Номинальный ток и напряжение
~125 В, 1 А

Размеры корпуса
6,7х12,8х5,8 мм

Материал
Пластик, металл

Количество единиц, шт
1

Страна-производитель товара
Китай

Дополнительные характеристики
С подвижным рычагом - 14х3,7 мм (Z4P прямой металлический рычаг с роликом Ø5 мм)

Описание

Концевик для печатных плат KW10-Z4P

• серия/типоразмер - KW10
• тип переключателя - концевой переключатель
• количество положений - 2, в исходном состоянии C-NC - замкнут, C-NO - разомкнут, в рабочем состоянии - наоборот
• контактные группы - SPDT (1NO + 1NC) - 3 контакта
• шаг контактов (Pitch) - стандартный для монтажа в отверстия печатной платы
• напряжение и ток - ~125 В, 1 А
• размеры корпуса - 6,7х12,8х5,8 мм
• с подвижным рычагом - 14х3,7 мм (Z4P прямой металлический рычаг с роликом Ø5 мм)

Концевой выключатель для печатных плат (или микропереключатель) предназначен для непосредственной установки
на печатные платы (PCB) путем запайки выводов в отверстия. Используется в качестве концевого выключателя,
датчика положения механизмов или кнопки ввода в электронных устройствах.

Основные сферы применения на платах:

- 3D-принтеры и станки с ЧПУ: монтаж на платы концевых остановов (endstop PCB) для позиционирования осей;

- бытовая техника: установка на электронные модули управления кофемашин, кухонных комбайнов и микроволновок
для контроля закрытия крышек или наличия контейнеров;

- системы автоматики и безопасности: размещение на платах датчиков раскрытия корпуса (тамперов) в сигнализациях
и контроллерах доступа;

- мелкая электроника и манипуляторы: впайка в платы управления бытовых приборов, компьютерной периферии и
измерительных приборов.
