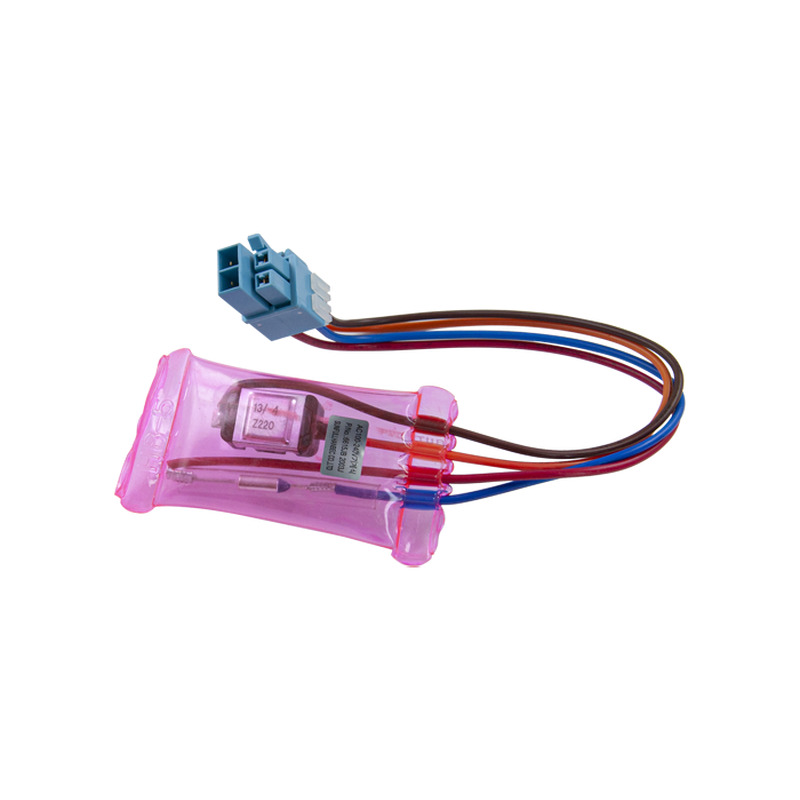

Датчик (тепловое реле) No Frost для холодильника LG 6615JB2003J
• размеры защитной оболочки - 45х85х12 мм
• термопредохранитель 77 °С, 10 А, 250 В
• подключение - разъем (4 контакта)
• длина провода - 190 мм
Одним из важных элементов конструкции холодильного оборудования с системой No Frost является
устройство, необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое
реле со встроенным термопредохранителем. Его задачей является контроль процесса оттаивания
испарителя и защита электрической цепи от короткого замыкания и превышения допустимой величины тока.
Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и размыкание
контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой плавкую
вставку, которая разрывает цепь при превышении максимально допустимой температуры. В большинстве
случаев все указанные элементы заключены в корпус из полимера, залитый компаундом.
Также в качестве датчика температуры используются терморезисторы, через которые из блока управления проходит
электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и реагирует
управляющий модуль.
При аварийном срабатывании датчик LG 6615JB2003J не ремонтируется и заменяется на новый.
