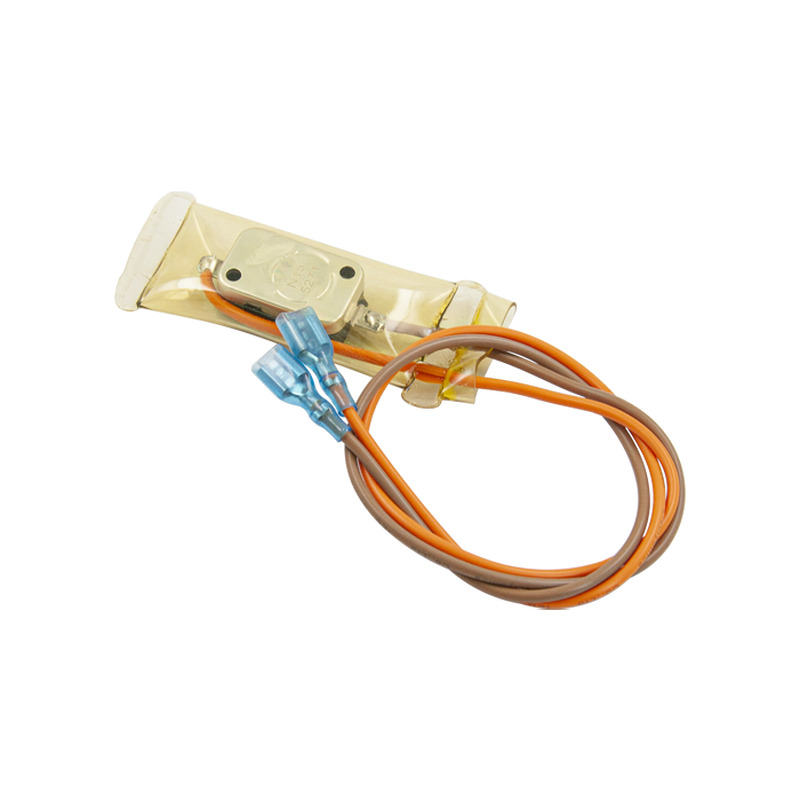

Датчик температуры No Frost для холодильника SC-014

Датчик (тепловое реле) No Frost для холодильника SC-014

• размеры защитной оболочки - 35х82х15 мм
• подключение - 2 клеммы 6,3 мм ("мама")
• длина провода - 330 мм

Одним из важных элементов конструкции холодильного оборудования с системой No Frost является
устройство, необходимое для управления таймером оттайки и разморозкой испарителя. Это тепловое
реле со встроенным термопредохранителем. Его задачей является контроль процесса оттаивания
испарителя и защита электрической цепи от короткого замыкания и превышения допустимой величины тока.

Принцип действия основан на работе биметаллической пластины, которая осуществляет замыкание и размыкание
контактов цепи при определенных условиях. Встроенный термопредохранитель представляет собой плавкую
вставку, которая разрывает цепь при превышении максимально допустимой температуры. В большинстве
случаев все указанные элементы заключены в корпус из полимера, залитый компаундом.

Также в качестве датчика температуры используются терморезисторы, через которые из блока управления проходит
электрический сигнал. При изменении температуры сопротивление датчика меняется, на что и реагирует
управляющий модуль.

При аварийном срабатывании датчик SC-014 не ремонтируется и заменяется на новый.
