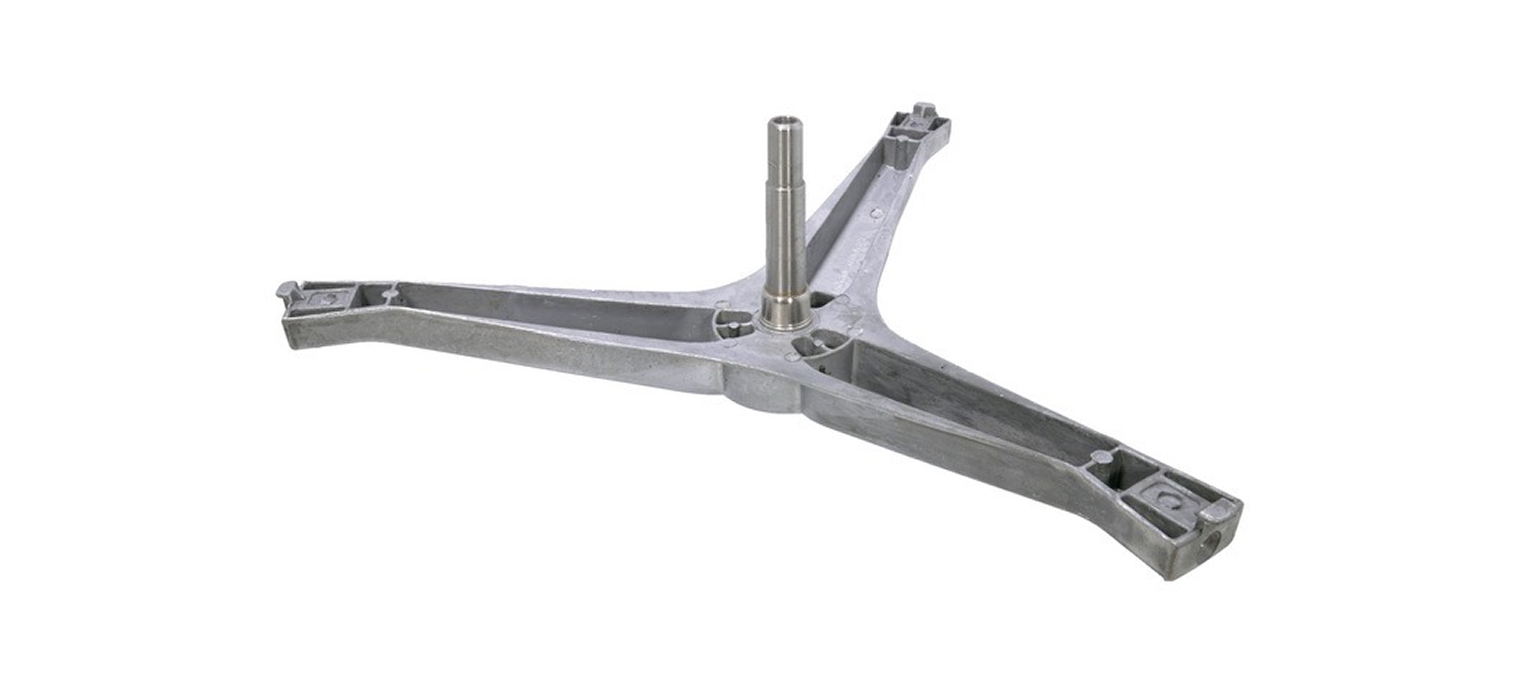

Крестовина барабана стиральной машины
Крестовина является ключевым элементом узла вращения барабана. Она передает вращение от вала двигателя и обеспечивает устойчивость барабана при отжиме.
Расположение в стиральной машине

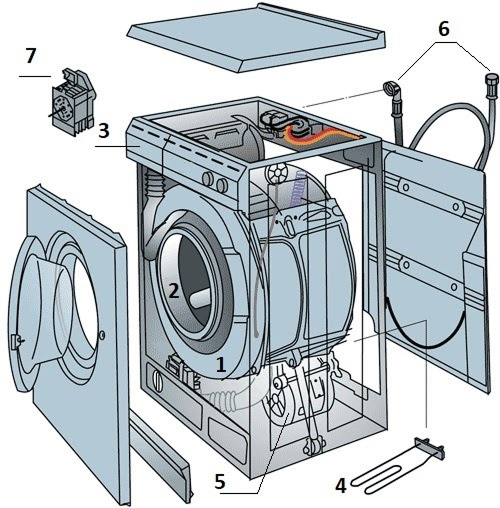

На схеме показано расположение крестовины внутри бака стиральной машины и её взаимодействие с подшипниками и валом.
Технические размеры

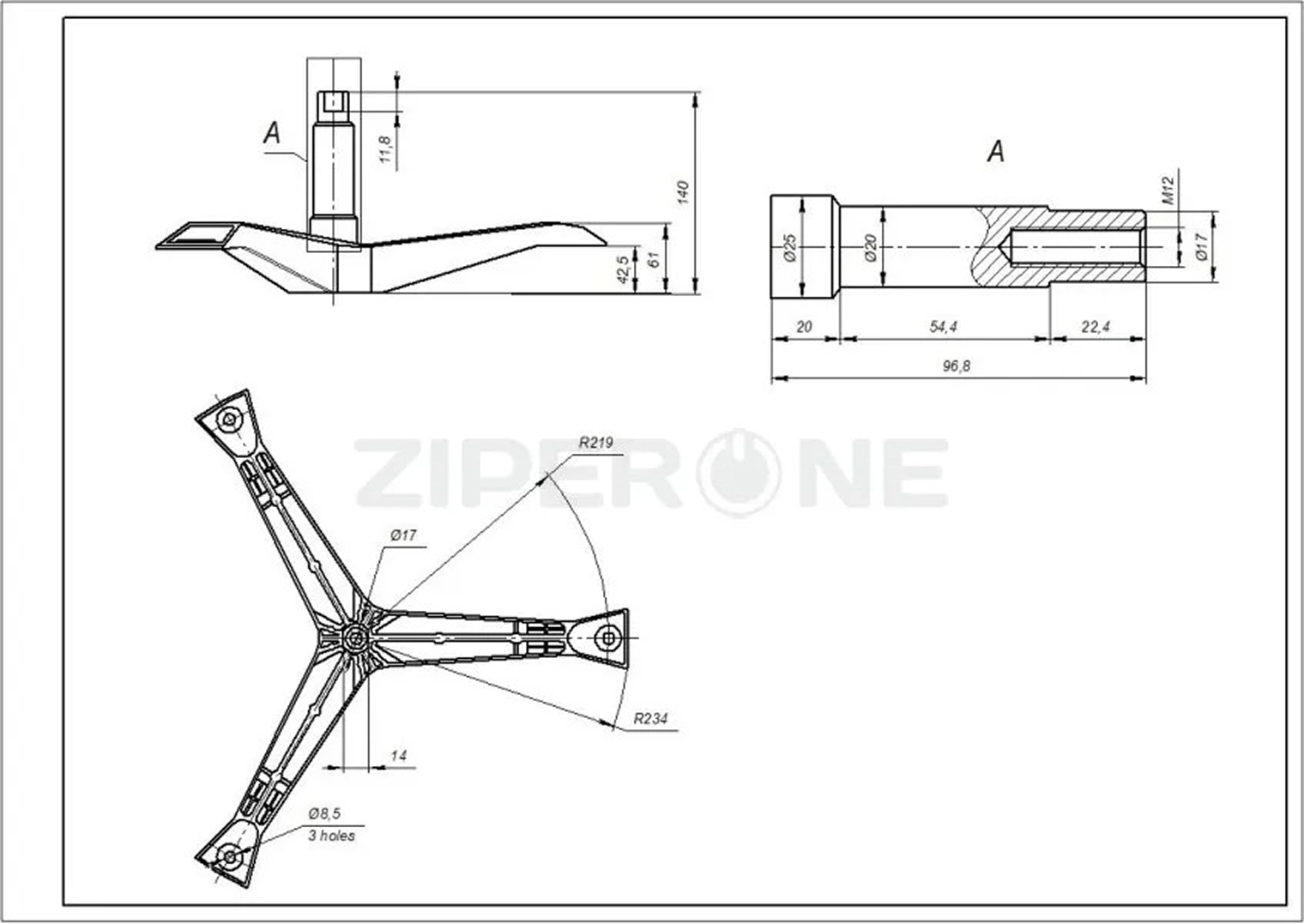

Чертёж содержит точные размеры, посадочные места под подшипники и углы расположения лучей крестовины.

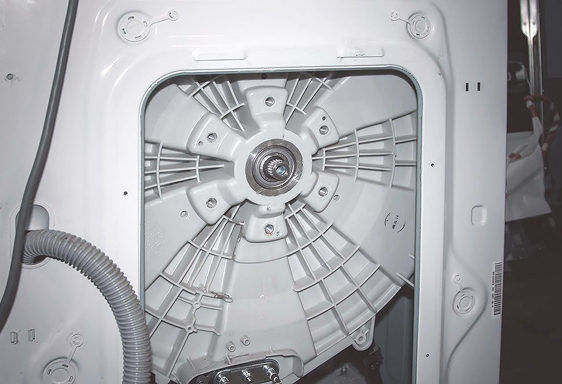

Установка в бак
Крестовина крепится с внутренней стороны бака и фиксируется болтами через фланец.

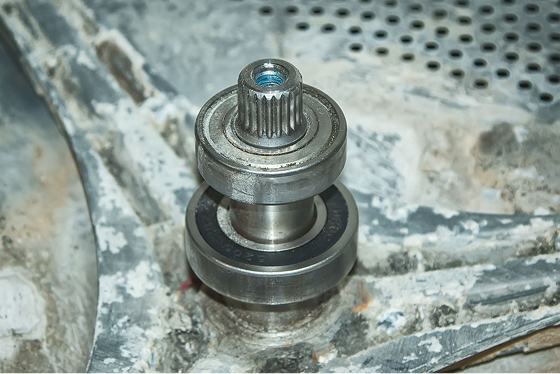

Подшипниковый узел
Износ подшипников приводит к разрушению крестовины. Рекомендуется замена подшипников одновременно с крестовиной.
Крестовина в сборе с барабаном

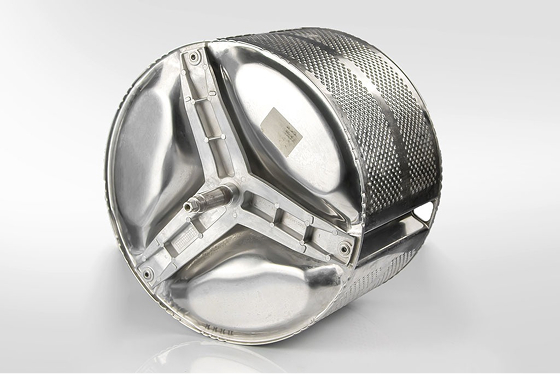

На изображении показана установленная крестовина в барабане стиральной машины в рабочем состоянии.
